NZ-MH320便携式里氏硬度计

一、概述：



NZ-MH320便携式里氏硬度计依据里氏硬度测量原理，可以方便快捷地对多种金属材料进行测量，即刻显示硬度测量值的同时，可在多种硬度制氏（布氏 HB 、洛氏 HRC 、维氏 HV 、肖氏 HS ）间自由转换，可预先设置公差限，超出范围自动启动紧急信号。该产品主机与高速热敏微型打印机整体化设计，原装进口高速打印机芯支持现场即时打印功能，进口长效打印纸保证数据长久贮存。低功耗设计理念依托稳定 IC 集成电路，标配大容量、长寿命、高速充电镍氢电池组。全中文显示，菜单式操作简单方便，七种异型冲击装置无需校准，自动识别， USB 接口传输，大容量存储，并附有 PC 机人性化数据处理软件。



二、技术参数：



•  示值误差和示值重复性 , 见表 2 。

表 2

序号	冲击装置类型	标准里氏硬度块硬度值	示值误差	示值重复性
1	D	760 ± 30HLD 530 ± 40HLD	± 6 HLD ± 10 HLD	6 HLD 10 HLD
2	DC	760 ± 30HLDC 530 ± 40HLDC	± 6 HLDC ± 10 HLDC	6 HLD 10 HLD
3	DL	878 ± 30HLDL 736 ± 40HLDL	± 12 HLDL	12 HLDL
4	D+15	766 ± 30HLD+15 544 ± 40HLD+15	± 12 HLD+15	12 HLD+15
5	G	590 ± 40HLG 500 ± 40HLG	± 12 HLG	12 HLG
6	E	725 ± 30HLE 508 ± 40HLE	± 12 HLE	12 HLE
7	C	822 ± 30HLC 590 ± 40HLC	± 12 HLC	12 HLC



•  测量范围： (170-960)HLD,(17-68.5)HRC,(19-651)HB ，

•  测量方向：支持垂直向下、斜下、水平、斜上、垂直向上

•  测量材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢

•  硬度制式：里氏 (HL) 、布氏 (HB) 、洛氏 B/C(HRB/C) 、洛氏 A(HRA) 、维氏 (HV) 、肖氏 (HS)

•  显示：点阵 LCD ， 128 × 64 图形点阵液晶

•  数据存储：非常大 500 组（冲击次数 32 ～ 1 ）

•  热敏式打印机，工作安静，可打印任意份数的测试结果，满足现场的需要

•  打印纸宽：（ 57.5 ± 0.5 ） mm ；打印纸卷直径： 30mm

•  工作电压： 6V 镍氢电池组 ; 充电电源： 9V/500mA ；充电时间 2.5 ～ 3.5 小时

•  持续工作时间：约 150 小时（不打印、不开背光时） ; 通讯接口标准： USB1.1



三、适用材料：



钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢



四、工作条件：



环境温度：操作温度－ 10 ～＋ 5 0 ℃ ；存储温度： -30 ℃～＋ 60 ℃ ；相对湿度≤ 90 ％；

周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。



五、产品特性：



•  依据里氏硬度测量原理，可以对多种金属材料进行检验 ; 具有软件校准功能。

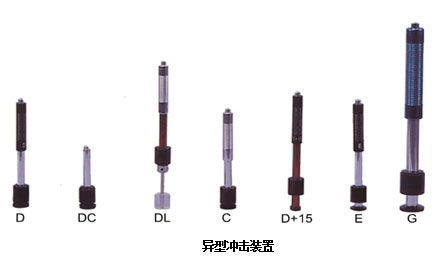

•  一台主机可配备 7 种不同冲击装置使用，自动识别冲击装置类型 , 更换时无需重新校准。

•  支持“锻钢（ Steel ）”材料，当用 D/DC 型冲击装置测试“锻钢”试样时，可直接读取 HB 值，无需人工查表。

•  可预先设置硬度值上、下限，超出范围自动启动紧急信号，方便用户批量测试的需要。

•  采用大屏幕 128 × 64 图形点阵液晶显示器，信息丰富、直观。

•  全中文显示，菜单式操作，操作简单、方便。有 EL 背光显示，方便在光线昏暗环境中使用。

•  可存储非常大 500 组（冲击次数 32 ～ 1 ）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。

•  热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检验报告。

•  内置镍氢可充电电池及充电控制电路；可连续工作不小于 150 小时；具有自动休眠、自动关机等节电功能。

•  液晶上有剩余电量指示图标，可实时显示电池剩余电量；具有充电过程指示，操作者可随时了解充电程度。

•  有 USB 接口，可以方便、快捷地与 PC 机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。

•  仪器小巧、便携式集成热敏打印机可现场打印，外形尺寸： 212mm × 80mm × 32mm



六、仪器配置：



	序号	名称	数量	备注
标准配置	1	仪器主机	1 台
	2	D 型冲击装置	1 只
	3	标准里氏硬度块	1 块
	4	尼龙刷 A	1 只
	5	小支承环	1 只
	6	电源适配器（充电器）	1 只
	7	打印纸	1 卷
	8	随机资料	1 份
	9	ABS 仪器箱	1 只
选择配置	10	尼龙刷 B		G 型冲击装置时使用
	11	异型冲击装置和支承环		见详细使用说明书的 附表 3 和附表 4
	12	数据传输及分析软件光盘	1 套	计算机上应用
	13	通信电缆	1 条
