进口电动角型调节阀,高压调节阀厂家

进口电动角型调节阀,高压调节阀厂家



德国泰科阀门(全部)有限公司—中国总代理

进口电动角型调节阀产品描述

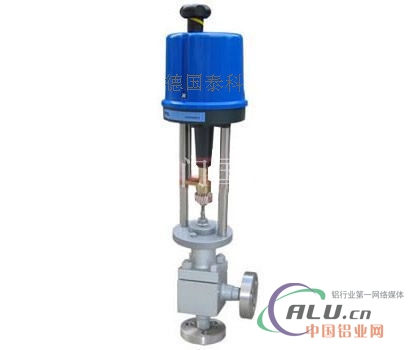

    德国泰科(TEK Imported electric angle type regulation valve)电动角型调节阀,是由角型调节阀体配以3810L(PSL系列)直行程电子式电动执行机构组成。执行器内含饲服功能,接受统一的4-20mA1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制电动角型调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

    德国泰科进口电动角式高压调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小。

    德国泰科进口电动高压角式调节阀特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可以避免结焦,堵塞,也便于自洁和水清洗,

   德国泰科电动角型调节阀一般使用于底进侧出的场合,因为这样可使调节有较好的稳定性。

德国泰科进口电动角式高压调节阀主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300

阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300

额定流量系数(KV) 直线性 6.9 11 17.6 27.5 44 69 100 176 275 440 690 875 1250

等百分 6.3 10 15 25 40 64 100 160 250 400 630 850 1180

允许压差(MPa) 6.4 6.4 5.0 2.8 1.7 1.7 1.0 6.0 4.8 3.3 1.8 1.5 0.8

公称压力(MPa) 1.62.54.06.410.0

额定行程(mm) 16 25 40 60 100

阀盖形式标准型(-17+250)、高温型(+250+450)、低温型(-40-196)、波纹管密封型(-40+350)

压盖形式螺栓压紧式

密封填料:V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式单座柱塞型

流量特性 直线性、等百分比

配置执行器类别381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)

执行器参数

电源电压:220V/50Hz

输入信号:4-20mA1-5V·DC

输出信号:4-20mA·DC

防护等级:相当IP55

隔爆标志:ExdBT4(ExdBT6特殊定制)

手操功能:手柄

环境温度:-25+70

环境湿度:≤95%

德国泰科进口电动角式高压调节阀主要零件材料

1 阀体 铸钢/不锈钢

2 阀芯 不锈钢

3 阀杆 不锈钢

4 中垫 PTFE\金属垫片

5 阀盖 铸钢/不锈钢

6 阀杆 不锈钢

7 填料函 PTFE\石墨垫片

8 填料压盖 铸钢/不锈钢

9 螺栓螺母 25/不锈钢

德国泰科进口电动角式高压调节阀主要性能指标

项目  指标值

基本误差%3810L±2.5; 配PSL±1.0

回差381L ±2.0; 配PSL±1.0

死区1.0

始终点偏差%

电开始点±2.5

      终点±2.5

电关始点±2.5

 终点±2.5

额定行程偏差% 2.5

泄露L/h0.01%×阀额定容量

可调范围R301
