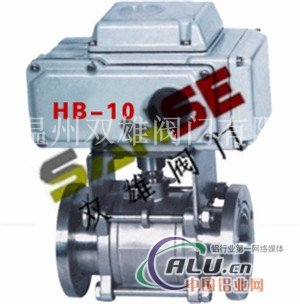

电动高真空球阀

http://www.zk-v.com/ProductShow_239.html

电动高真空（压力）球阀是以电动装置驱动阀杆与球心来执行启闭动作，达到接通或切断真空（压力）系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
 电动高真空球阀主要技术性能

阀门漏率：	≤1.3x10-4 Pa.L/S
适用温度：	-30~+150℃ -30~+300℃(PPL密封）
关闭时间:	10s,15s,30,标准出厂:30s
适用范围：
连接型式	使用压力范围(Pa)
活套法兰(GB6070)	0.6x106-6.7x10-4
焊接法兰(GB6070)	1.6x106-6.7x10-4
快卸法兰(GB4982/ISO-KF)	105-6.7x10-4
螺纹连接	1.6x106-6.7x10-4
安装状态:	任意
电源电压：	标准出厂：220v±10%/50Hz， 特殊指定：AC380V,DC24V
信号反馈：	标准出厂：阀位指示器，特殊指定：智能型4-20mA

电动高真空球阀主要零件材料
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、氟橡胶、PPL

电动高真空球阀外形及连接尺寸(mm)

电动高真空球阀螺纹连接的外形及连接尺寸 (图一)
Model	DN	G	H	E	L
GUD-10G	10	1/4”	180	157	68
GUD-16G	16	1/2”	180	157	72
GUD-25G	25	1”	195	157	90
GUD-32G	32	1-1/4”	205	157	112
GUD-40G	40	1-1/2”	220	157	120
GUD-50G	50	2”	250	157	145
GUD-63G	63	2-1/2”	280	207	185
GUD-80G	80	3”	330	207	210
GUD-100G	100	4”	350	207	268
电动高真空球阀活套法兰连接 （GB6070）(图二)
Model	DN	D	DO	E	L	n-Φc
GUD-10F	10	55	40	157	94	4-Φ6.6
GUD-16F	16	60	45	157	104	4-Φ6.6
GUD-25F	25	70	55	157	114	4-Φ6.6
GUD-32F	32	90	70	157	140	4-Φ9
GUD-40F	40	100	80	157	160	4-Φ9
GUD-50F	50	110	90	157	170	4-Φ9
GUD-63F	63	130	110	207	195	4-Φ9
GUD-80F	80	145	125	207	203	8-Φ9
GUD-100F	100	165	145	207	280	8-Φ9
GUD-150F	150	225	200	280	362	8-Φ11
电动高真空球阀快卸法兰连接 （GB4982）(图三)
Model	DN	D	D1	H	E	L
GUD-10KF	10	30	12.2	180	157	94
GUD-16KF	16	30	17.2	195	157	104
GUD-25KF	25	40	26.2	195	157	114
GUD-32KF	32	55	34.2	205	157	140
GUD-40KF	40	55	41.2	220	157	160
GUD-50KF	50	75	52.2	250	157	170
电动高真空球阀注：以上选配参数仅供参考，具体以实际情况为准
