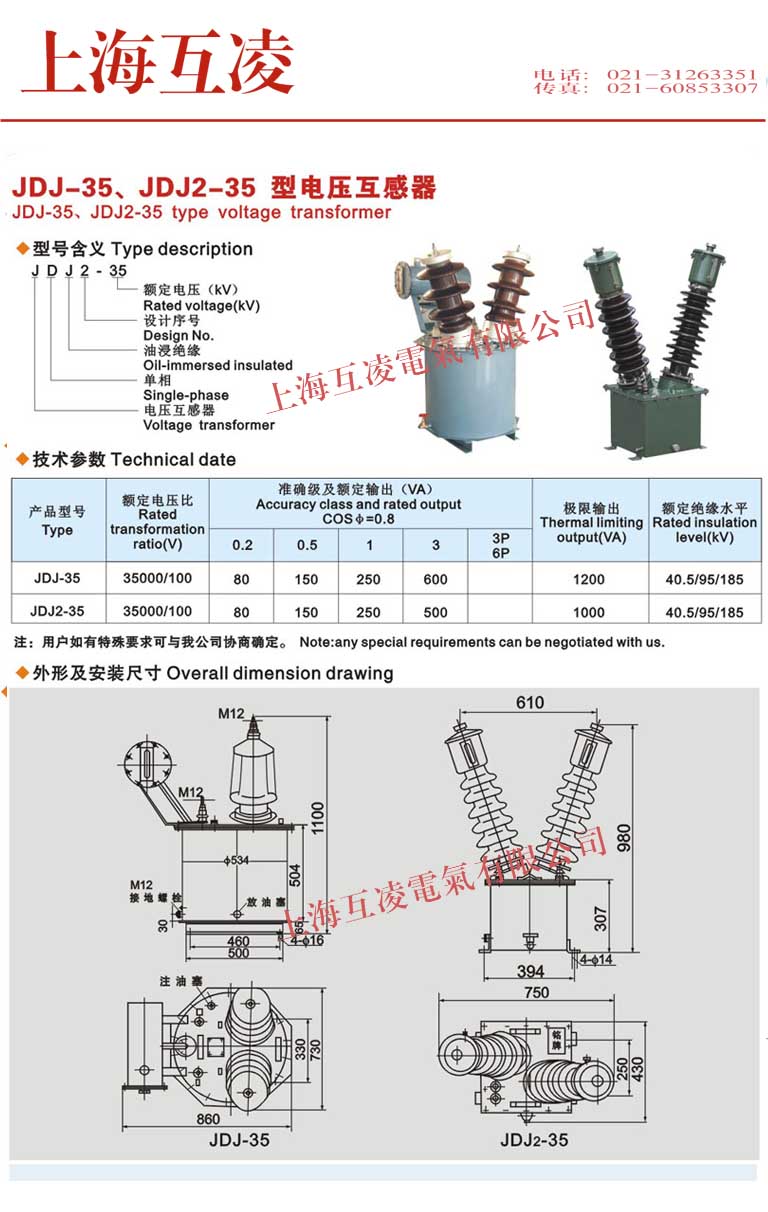

JDJ2-35电压互感器

JDJ2-35电压互感器概述

JDJ2-35电压互感器为单相户外油浸式产品,适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中,作电能计量、电压监控和继电保护用。

JDJ2-35型电压互感器结构

JDJ2-35电压互感器的铁心由条形硅钢片叠成,为三柱芯式,器身用铁夹固定在箱盖上,在箱盖上装有一次及二次套管等,油箱用钢板焊成,油箱壁下部装有接地螺栓及放油塞,箱底有四个安装孔。

电压互感器jdj2-35接线图

JDJ2-35电压互感器变比参数

型号 额定电压比 (kV) 准确级组合 额定输出 较限输出 额定绝缘水平(kV)
(VA) (VA)
JDJ2-35 35/0.1
35/0.1/0.1
0.2
0.5
1
75
150
250
1000 40.5/95/200
JDJJ2-35 35/√3/0.1/√3/0.1/3 0.2/6P(3P)
0.5/6P(3P)
1/6P(3P)
75/100
150/100
250/100
35/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P)
0.2/0.5/6P(3P)
0.5/0.5/6P(3P)
30/30/100
30/60/100
60/60/100
2×500

▲产品符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、较限输出、额定绝缘水平见下表

铭牌标志

电压互感器型号由以下几部分组成,各部分字母,符号表示内容:
靠前个字母:J——电压互感器;
第二个字母:D——单相;S——三相
第三个字母:J——油浸;Z——浇注;
第四个字母:数字——电压等级(KV)。
例如:JDJ-10表示单相油浸电压互感器,额定电压10KV。
额定一次电压,作为互感器性能基准的一次电压值。
额定二次电压,作为互感器性能基准的二次电压值。额定变比,额定一次电压与额定二次电压之比。
准确级,由互感器系统定的等级,其误差在规定使用条件下应在规定的限值之内负荷,二次回路的阻抗,通常以视在功率(VA)表示。额定负荷,确定互感器准确级可依据的负荷值。



产品名称:JDJ2-35电压互感器

型号:JDJ2-35

声明:本页JDJ2-35电压互感器的接线图、外形尺寸及文字等信息仅供参考用,如有改动不另行通知。订购前请来电咨询,我们有有经验人士为您选型。 另外可根据客户要求,订制非标产品,欢迎来电订购,电话021-31263351。
