高精度测角系统及编码器 -- 圆感应同步器
产品简介 Product introduction
高精度测角系统及编码器的传感探头是圆感应同步器,圆感应同步器是一种电磁感应位置检验元件,由定、转子两个分部件组成,通过定、转子多较平面绕组的互感随位置变化的电磁感应原理实现高精度角度测量。圆感应同步器是一种以金属为基体的传感元件,从而使得基于它的整个测角系统具有较高的可靠性,基于圆感应同步器的高精度测角系统的特性主要体现在如下几个方面:
(1) 测角精度高,可达到±3″(峰峰值6″)。
(2) 对温度的影响不敏感,可在-40°~+85°的温度范围内工作,
其中传感器探头部分可承受不低于-55°~+100°的工作温度。
(3) 耐强冲击,振动。
(4) 耐真空,可在1×10-3Pa的真空环境下正常工作。
(5) 耐油、液体、灰尘、污垢、盐雾等。
鉴于圆感应同步器的诸多优点,基于它的测角系统在国外历来为军方角度传感器的优选,尤其在美、日、欧等发达国家的航空航天领域被广泛应用。世界闻名的哈勃望远镜内部就采用了圆感应同步器作为角度传感元件。
基于圆感应同步器的高精度测角系统及编码器可广泛应用在如下领域:
回转工作台、各类机床设备、惯导测试转台、电机、天文望远镜、惯性导航系统等。
工作原理 Working principle
一、测角系统

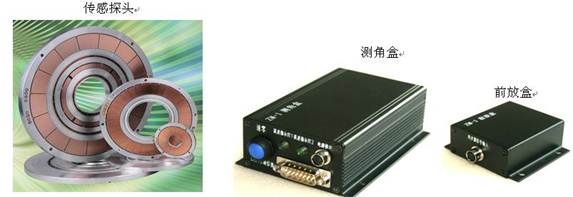

测角统包括传感探头以及处理电路(含测角盒与前放盒)两个部件,传感探头即圆感应同步器,其基体为铝材,又包括定子、转子两部分,其中定子安置在固定位置上,转子安装在旋转轴上,通过转子与定子的相对旋转运动所引起的电磁信号变化进行角度的测量。
测角系统工作时,输出代表角度值的RS422串口信号(或A、B、Z相脉冲信号),传感器每周有一个机械零位(选择RS1或ZS1触发通信模式即可实现此功能)。
主要性能指标:
(1) 测角精度:±3″~±15″(峰峰值6″~30″)
(2) 转角范围:360°连续
(3) 工作温度:0℃~50℃(C级);-20℃~55℃(I级)
1.1系统组成

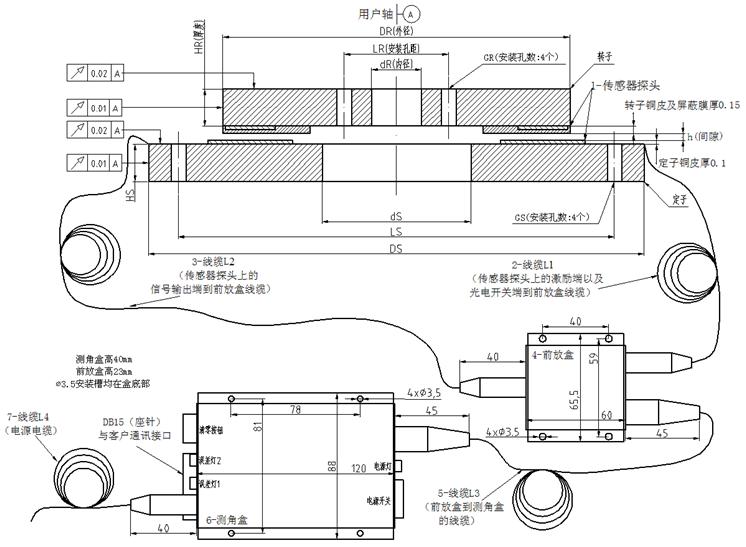

图1.1 测角系统组成图
1.2产品使用说明及参数规格表

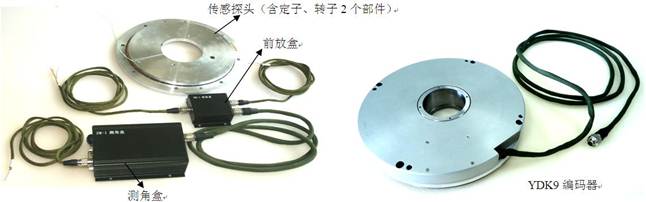

1、传感器探头; 2、线缆L1; 3、线缆L2;
4、前放盒; 5、线缆L3; 6、测角盒;
7、线缆L4。 (1~7各部件在测角系统中的分布可见图1.1)
(1) 传感探头分为两部分:定子和转子,其中定子安装在固定台体上,转子安装在转轴上,传感探头的信号输出端在定子上,
激励端根据具体传感探头型号可在转子上,也可在定子上。
(2) 传感探头上的激励端通过线缆L1与前放盒连接;传感探头上的信号输出端通过线缆L2与前放盒连接。
(3) 前放盒通过线缆L3与测角盒连接,测角盒引出线缆L4(电源)及DB15通信端子。
客户端的电源线缆L4及DB15通信端子接线定义如下:
表1.1 电源线缆L4接线定义表
插头号 |
信号 |
说明 |
1 |
V+ |
输入电源正端9~36V(<600ma) |
2 |
V- |
输入电源负端 |
表1.2 DB15通信端子接线定义表
插头号 |
RS通信模式(RS422) |
ZS通信模式(三相脉冲) |
||
信号 |
说明 |
信号 |
说明 |
|
1 |
T422- |
数据-(RS422格式) |
A- |
A相负脉冲 |
2 |
T422+ |
数据+(RS422格式) |
A+ |
A相正脉冲 |
3 |
CLOCK- |
外同步接收脉冲- |
B- |
B相负脉冲 |
4 |
CLOCK+ |
外同步接收脉冲+ |
B+ |
B相正脉冲 |
5 |
NC |
空 |
Z- |
Z相负脉冲 |
6 |
NC |
空 |
Z+ |
Z相正脉冲 |
7~13 |
NC |
空 |
NC |
空 |
14 |
SIN |
SIN信号 |
SIN |
SIN信号 |
15 |
AGND |
信号参考地 |
AGND |
信号参考地 |
注:(1)串口输出线应自制,其中T422-、T422+、CLOCK-、CLOCK+(或A-、A+、
B-、B+、Z-、Z+)要用双绞屏蔽线(屏蔽层接外壳),输出线中不要引出SIN信号
(14脚)和AGND信号(15脚)。
(2)CLOCK-、CLOCK+属于一对差分信号,其电平信号与RS422/485兼容。
(3)SIN信号(14脚)与信号参考地(15脚)作为测试引脚,便于用户监测当前模拟信号;
表1.3 传感探头型号及精度一览表(型号前有×表示为无刷型;无×表示为转子出线型)
型号 |
定 子(mm) |
转 子(mm) |
气隙(mm) |
精度等级 (A1/A2) |
|||||||||
DS |
LS |
dS |
GS |
HS |
DR |
LR |
dR |
GR |
HR |
h |
|||
T2 |
58 |
52 |
20 |
2.5 |
5 |
42 |
15 |
8 |
2.5 |
5 |
0.15~0.22 |
±10″(峰峰值20″) /±15″(峰峰值30″) |
|
T3 |
78 |
70 |
26 |
3.5 |
5 |
58 |
18 |
12 |
3.5 |
5 |
0.15~0.22 |
±7″/ ±10″ |
|
T4 |
100 |
92 |
36 |
3.5 |
6 |
80 |
30 |
24 |
3 |
6 |
0.15~0.22 |
±6″/±8″ |
|
T6 |
156 |
148 |
68 |
3.5 |
10 |
133 |
58 |
48 |
3.5 |
10 |
0.15~0.22 |
±4″/±6″ |
|
×T6 |
150 |
140 |
56 |
3.5 |
10 |
126.5 |
51 |
42 |
3.5 |
10 |
0.15~0.22 |
±4″/±6″ |
|
T7 |
180 |
168 |
76 |
5.5 |
10 |
151 |
65 |
54 |
5.5 |
10 |
0.18~0.25 |
±3″/±5″ |
|
×T7A |
180 |
168 |
76 |
5.5 |
10 |
151 |
65 |
54 |
5.5 |
10 |
0.16~0.23 |
±4″/±6″ |
|
×T7B |
180 |
168 |
56 |
5.5 |
10 |
151 |
50 |
42 |
4.5 |
10 |
0.16~0.23 |
±3″/±5″ |
|
T9 |
224 |
210 |
106 |
5.5 |
10 |
191 |
90 |
76 |
5.5 |
10 |
0.18~0.25 |
±3″/±5″ |
|
×T9 |
