1.主要用途

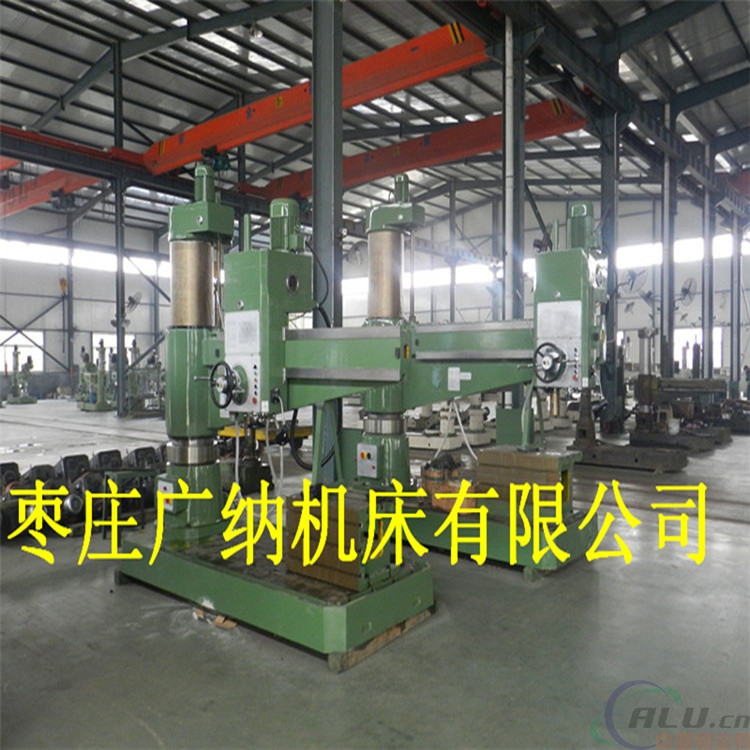

Z3080x20/1型摇臂钻床,适用于在大、中型零件上钻孔、扩孔、铰孔、锪平面及攻螺纹。在具有工艺装备的条件下,可以进行镗孔。
2.主要特点
2.1摇臂上导轨、主轴套筒及内外柱回转滚道等处均采用表面淬火处理,延长了机床的使用寿命。
2.2所有操纵手柄均集中安放在很方便的部位,且操纵轻便。
2.3主轴正反转、停车(制动)、变速、空挡五个动作,均用一个手柄控制,使用方便。
2.4主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。
2.5采用液压予选变速机构,可节省辅助时间。
2.6有完善的安全保护装置,符合全部通用标准。
2.7主轴箱、立柱的夹紧或松开可单独夹紧,也可同时夹紧。
3.大件
立柱、摇臂、主轴箱等大件均采用高度度铸铁,提高了大件的刚度和强度。
4.润滑
主轴箱内部、摇臂与立柱等均采用自动润滑。摇臂导轨、摇臂升降机构等采用手动润滑。
5.电气
本机床使用三相380V/50Hz交流电源。控制电路、照明电路、指示灯均由控制变压器供电。
主要技术参数
|
Z3080-2高等
|
钻孔非常大直径mm
|
80
|
主轴端面至工作台距离mm
|
550-1600
|
主轴中心至立柱母线距离mm
|
500-2500
|
主轴行程mm
|
400
|
主轴锥孔(莫氏)
|
6
|
主轴转速范围r.p.m
|
20-1600
|
主轴转速级数
|
16
|
主轴进给量范围r.p.m
|
0.04-3.2
|
主轴进给量级数
|
16
|
摇臂回转角度
|
360
|
主电机功率kw
|
7.5
|
升降电机功率kw
|
1.5
|
机床重量kg
|
11000
|
外形尺寸mm
|
3600-1450-3300
|
