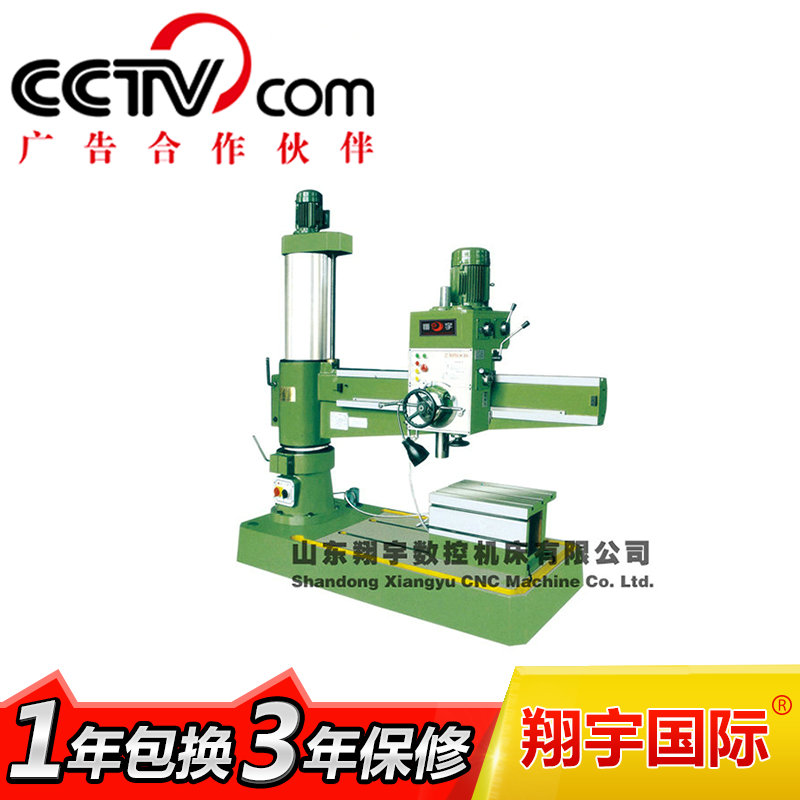

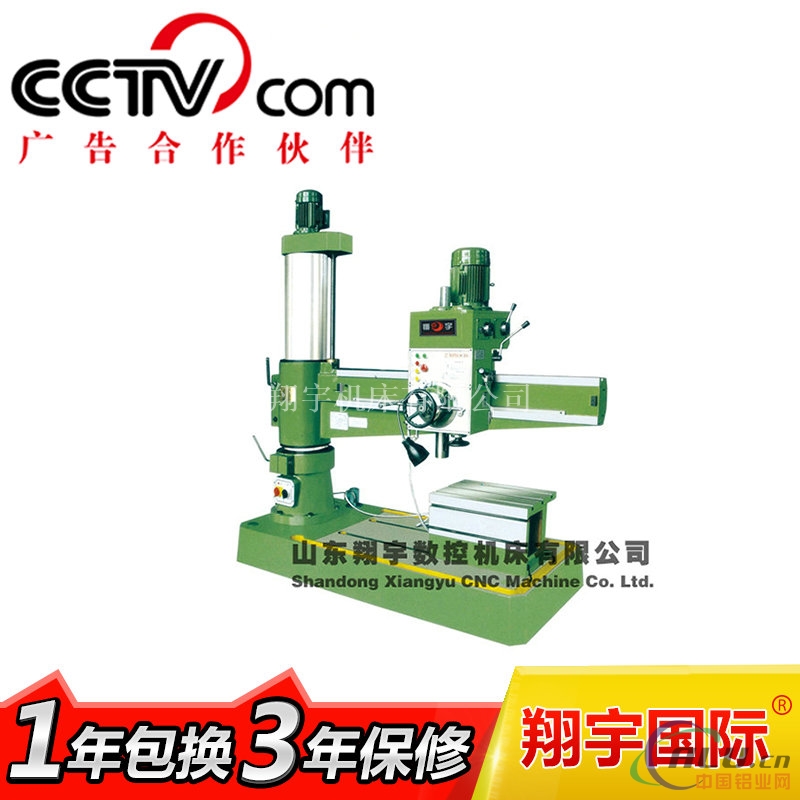

3050摇臂钻

运动形式:

当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：

（1）摇臂钻床的主运动为主轴的旋转运动

（2）进给运动为主轴的纵向进给

（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。

Z3050摇臂钻床主要特点：

    外观造型美观大方，总体布局匀称协调；

    采用机械变速，机械锁紧，操作简便；

    摇臂自动升降，主轴自动进刀，生产效率高；

    结构可靠，制造精良，保证了机床精度好性。

Z3050×16A摇臂钻床特点：

    可钻深孔，非常大高层度达340mm

    主运动传动链齿轮模数齿宽加大，提高了强度和工作寿命。

产品常用名称：钻床，摇臂钻床，摇臂钻，Z3050摇臂钻床。

主要技术参数Z3050×16Z3050×16AZ3050×16/Ⅱ

(机械锁紧，机械变速)(机械锁紧，机械变速)(液压锁紧，机械变速)

 钻孔非常大直径 (mm)505050

 主轴端面至工作台距离 (mm)260-1150260-1150260-1150

 主轴中心至立柱母线距离 (mm)360-1600360-1600360-1600

 主轴行程 (mm)220340300

 主轴锥孔（莫氏）555

 主轴转速范围 (rpm)38-122038-122038-1220

 主轴转速级数121212

 主轴进给量范围 (mm/r)0.10-0.560.10-0.560.10-0.56

 主轴进给量级数666

 摇臂回转角度  ( °)360360360

 主电机功率 (kw)444

 升降电机功率 (kw)1.51.51.5

 机床重量 (kg)300030003200

 外形尺寸 (mm)2170×950×24502170×950×24502170×950×2550

产品诚信可靠，服务贴心完善。

我厂所有产品，保修期限均为三年，一年包换。

欢迎来电咨询订购！

本信息由翔宇机床2017-03-03发布
