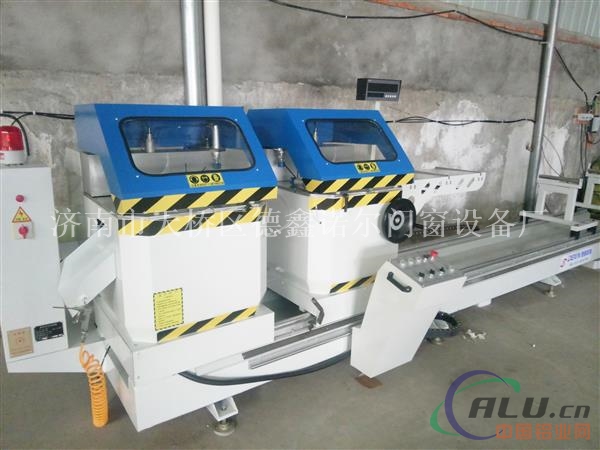

mmexport1487825005430.jpgS铝合金门窗机器                         SJ06-450X3700型铝型材切割锯主要用于铝塑型材45°90°角及塑料中梃切割加工,也可用于木材的切割加工。锯床两锯头可单独工作,也可根据下料尺寸同时工作,切出所需的长度及端头角度。
切割45°角型材时,可根据需要选择锯头内摆45°或外摆45°进行加工。
锯切塑料时,可开启吸尘器吸收锯屑粉尘(注:采用喷雾冷却时,不能使用吸尘器)。
主要规格及技术参数
三相四线 380 50Hz
输入功率 3.55 KW
工作气压 0.50.8MPa
耗气量 200L/min
锯片规格 TP450×30
锯片转速 3200r/min
工进速度 650mm/s
非常大切割截面 120×200
双切长度 5803700
外形尺寸(长××高) 4500×1100×1400mm
1080kg
特点及主要组成部分
1
特点:
床身结构坚固稳定
采用气压传动
采用直线进给方式
活动机头采用电机驱动,单头蜗轮副能够自锁
双手操作设计
2
主要组成部分:
本机主要由床身,左、右锯头、操作台、托料架、气动系统、电气系统等部分组成。
2.1
锯头
左锯头为固定锯头,右锯头为活动锯头,可通过移动右锯头用双锯头同时切割不同长度的型材。每个锯头分别有摆角结构、传动系统、工作台、工进夹紧系统、锯片、锯罩等组成。
摆角机构主要通过扇形齿轮与齿轮轴的啮合实现摆角功能,通过定位螺栓和定位杆确定摆角角度。
工作台用于型材的支撑、定位及其他辅助功能,锯罩起防护及集屑功能。
2.2
床身
床身由低碳钢板经压弯成型后焊接而成,内部有加强筋板,焊接后经时效处理,保证了床身有足够的刚性及稳定性。机架底部安装有调平底座,用于机身工作台水平调整。
2.3
操作台
操作台安装于右锯头的拖板上,可随右锯头移动。操作台在水平面内可以绕连接轴转动,操作者可灵活选择操作位置。
操作控制元件装于操作台上,切割型材时,操作人员须按操作程序按动按钮,以完成型材的切割加工。
2.4
托料架
