不锈钢高速搅拌器 厌氧池潜水搅拌器搅拌机

产品信息

产品详细

蓝宝石QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列产品。


实4

实6





混合系列搅拌机:适用于污水处理厂和工业流程中搅拌含有悬浮物的液体,主要起搅拌作用;


低速推流系列搅拌机:适用于工业和城市污水处理厂曝气池,其产生低切向流的力度强水流,可用于循环及硝化、脱氮和除磷阶段创建水流等,主要起推流作用。



 1、潜水搅拌机 电机能在全浸没条件下连续运行、间隙运行和长期停止状态(正常工艺停机)后恢复运行,搅拌器在整个运行过程中保持平稳状态,无故障运行时间不少于10000小时,每日能连续24小时运行或间隙运行。



2、潜水搅拌机导轨系统:导轨系统可自由调整搅拌器的提升和下降,并无需排空水池情况下拆卸和安装搅拌器,搅拌器全部的重量受力在导轨上,导轨材质分为不锈钢和碳钢防腐材质。



电机壳体:潜水搅拌机的电机壳体由铸铁、不锈钢包皮、全部锈钢材质制造,壳体厚度足以承受何载,其表面平整光滑。



3、潜水搅拌机叶轮:叶轮用不锈钢制造,且经动平衡实验。叶轮与轴之间装有锁定装置,以防转动时松动,叶片设计为三片式,具有自清洁及免振功能。



4、潜水搅拌机轴:搅拌器的电机和叶轮采用直联式传动方式,轴由不锈钢制造,轴能承受所有轴向和径向载荷,轴承的设计寿命不少于100000小时,叶轮轴完全与搅拌介质隔离。



5、潜水搅拌机轴封:采用两个相互单独高质量机械密封,机械密封面材料均采用耐腐蚀碳化钨,机械密封的使用寿命不低于25000小时。



6、潜水搅拌机电机:潜水搅拌机的电机为三相鼠笼异步电机,防护等级为IP68,绝缘等级为F,潜水电机可连续运行,每小时可启动至少10次。



7、潜水搅拌机电缆和电缆密封:电机配有控制和动力水下电缆,为了打动1大限度地保护电机,即使在偶然的不正常运行情况下,电缆损坏且电机仍在水下,电缆进口也不允许有湿气进入电机和接线盒,电缆进口宜采用三道密封,内侧采用单芯电缆剥皮并镀锡后嵌入树脂中,中间整个电缆嵌入树脂中,1外部用长橡胶环密封,电缆密封组件应做成一集成。



8、潜水搅拌机 搅拌器保护:电机绕组上装有温度传感器以监测电机绕组过热,在搅拌器中应设置泄露和湿气保护传感器,应能监测并在搅拌器出现严重损坏前发出启动紧急信号信号。



9、潜水搅拌机安装提升系统:安装提升系统包括导轨、提升索、水上提升支架和电缆固定件等。搅拌机壳体结构有方便固定提升索的设计或配置。装搅拌器也不必要把池子放空。



潜水搅拌机工作原理



搅拌叶轮在电机驱动下旋转搅拌液体产生旋向射流,利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在较度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。



整体规格、性能要求



1)中标人应根据招标文件的规定提供满足设计要求的成套潜水搅拌机(器)产品。



2)潜水搅拌器应适合用于工业区污水处理厂污泥浓缩池、厌氧池、生化污泥储泥池工艺污泥水搅拌。



3)潜水搅拌器应该在全浸没条件下连续工作。同时应能适应连续运行、间歇运行和长期停止状态后恢复运行的工作状况。



4)每台潜水搅拌器应配备不锈钢导向杆和不锈钢提升缆,使之自由升降及转向,保证可在无须排空的条件下就可以安装和拆卸潜水搅拌器。潜水搅拌器全部的重量受力在一个支架上,并且这个支架必须可承受潜水搅拌器形成的推力。



5)潜水搅拌器应运行稳定,带油室泄漏保护、定子温升保护、配相应保护器。能满足连续24小时运行工作。


二.潜水搅拌机的结构及性能

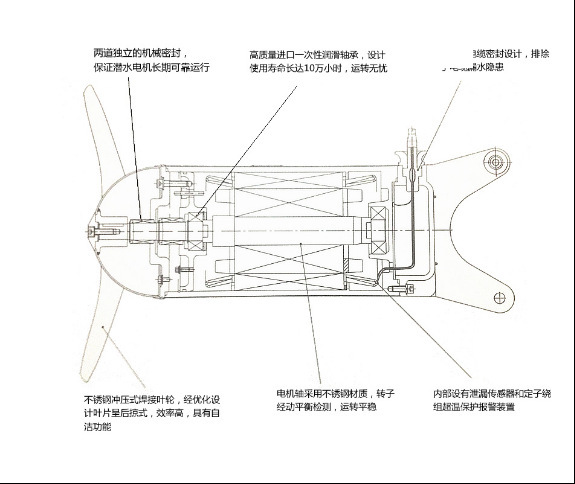

结构图



1.潜水搅拌机的结构紧凑、体积小、重量轻;操作维护简单、安装方便快捷、使用寿命长。
2.潜水搅拌器的叶轮具有1佳的水力设计结构,工作效率高,叶片具有自洁功能,可防杂物缠绕、堵塞。
3.与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。
4.QJB搅拌机的电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护进口轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加安全可靠。
5.QJB搅拌机机械密封的摩擦付材质为耐腐蚀的碳化钨,所有紧固件均为不锈钢材质,两道机械密封。
三.潜水搅拌机的使用条件

潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。
QJB搅拌机可在下列条件下正常连续运行:
1 1高介质温度不超过40°C;
2 介质的PH值在5^9之间;
3 介质密度不超过115KG/m3;
4 长期潜水运行,潜水高层度一般不超过20米。
四.潜水搅拌机选型注意事项


潜水搅拌机的选型是一项比较复杂的工作,选型的正确与否直接影响设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,一般可用流速来确定。根据污水处理厂不同的工艺要求,搅拌机1佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定QJB搅拌机运用的场所,如:污水池、污泥池、生化池、消化池等;其次是介质的参数,如:悬浮物含量、粘度、温度、PH值;还有水池的形状、水深等。
潜水搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌高层度而确定的,根据具体情况采用一台或多台搅拌机。
五.潜水搅拌机的安装系统

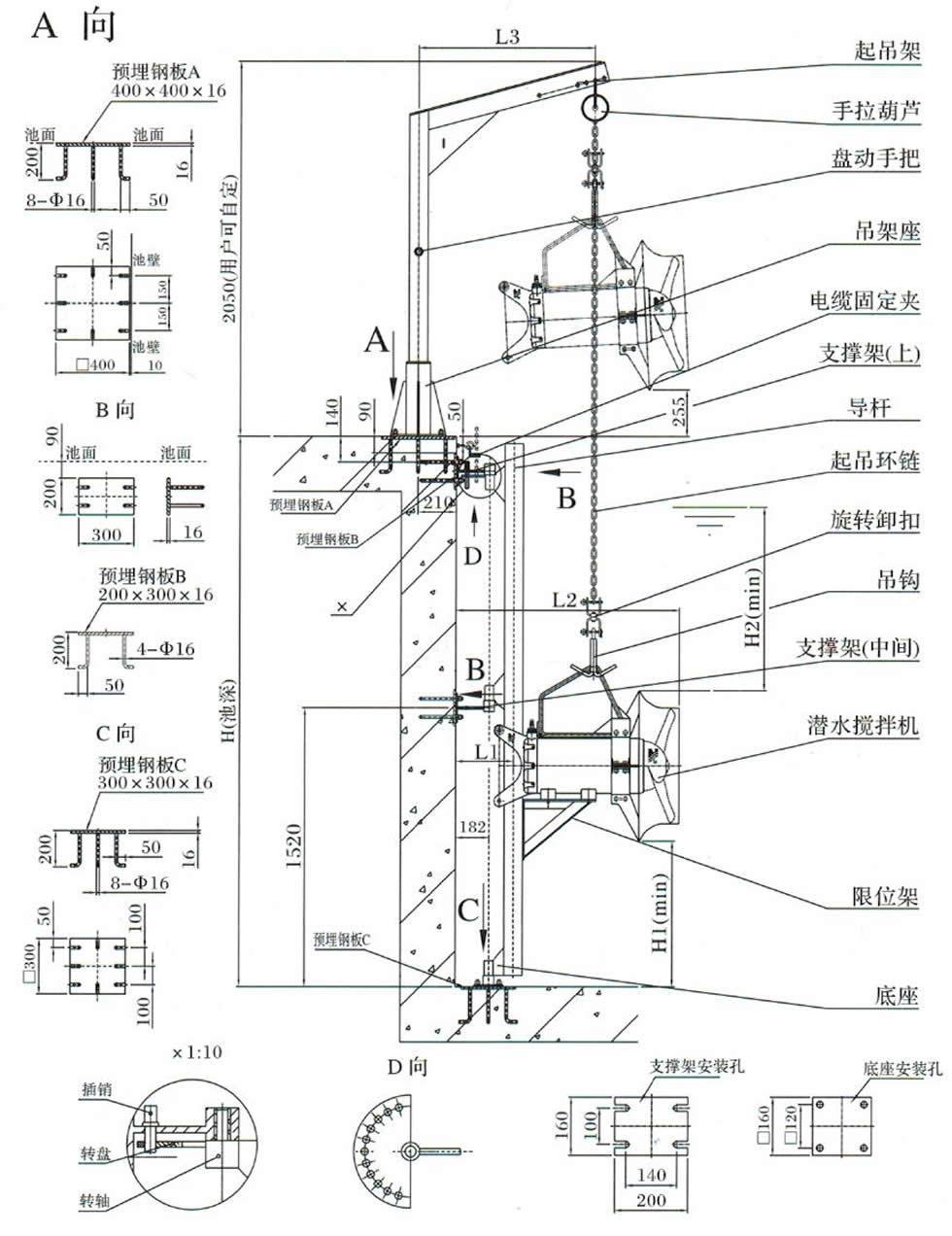

安装系统III



    安装系统II适用于混合型多功能旋流式潜水搅拌机,功率:4kw5kw5.5kw7.5kw10kw11kw15kw

安装系统III主要由手拉葫芦、起吊架、吊架座、起吊环链、上支撑架、导杆、中间支撑架(池深≤4m时无需配备)、限位架、底座等组成。导杆通过焊接在本体上的绞轴定位于上支撑架、中间支撑架、底座同心轴线上,并可在水平面内转动±60°,以适应不同方向搅拌或推流,清理水池中的死区,使水流处于1佳运行状态。潜水搅拌机通过导轮沿导杆上下移动;起吊架可安装在支座上并可绕其定位轴线选择360°,以方便安装及维护。为增加潜水搅拌机运行时的可靠性,减缓潜水搅拌机运行中的振动,一般限位架直接焊接在导杆上,并在潜水搅拌机与限位架间加设减震块。限位架焊接在导杆上可在出厂前焊接,也可在现场安装时焊接。如用户无特殊要求,一般在出厂前焊接。该安装系统与基础采用预埋钢板焊固的联接方式。

undefined

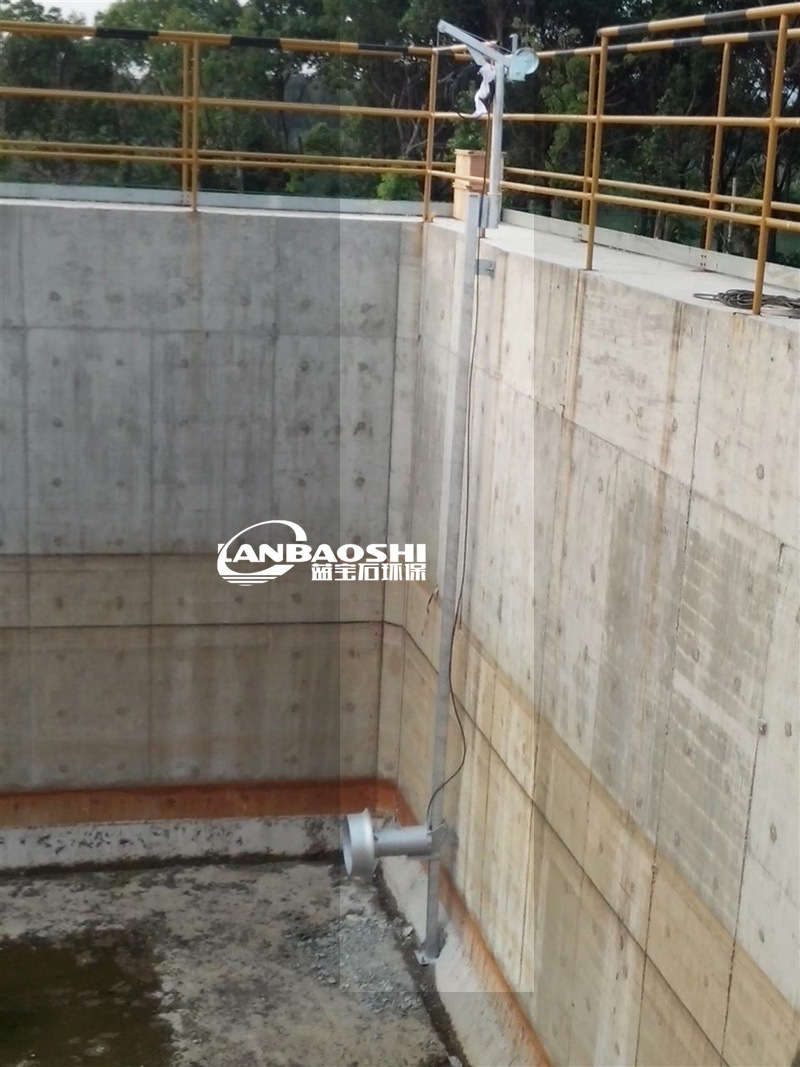

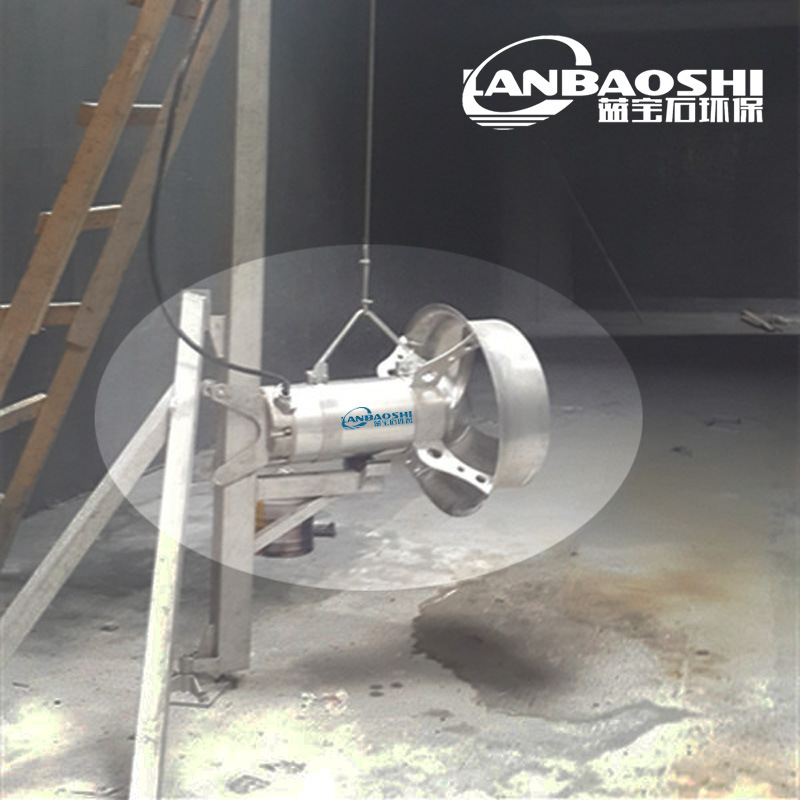

潜水搅拌机实体安装图:

undefined

安装系统1






六.潜水搅拌机的型号说明



未命名-4


如:QJB4/6-400/3-980/S
QJB------潜水搅拌机(推流器)的拼音缩写
4-----电机功率(KW)
8-----电机级数
400-----叶轮直径
3-----叶片数
740-----额定转数(r/min)
C/S-----材质:S代表不锈钢

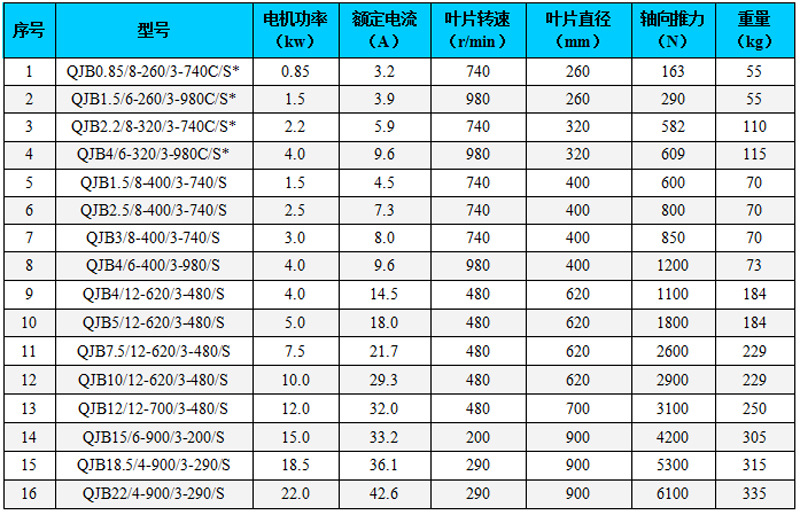

七、潜水搅拌机参数

undefined

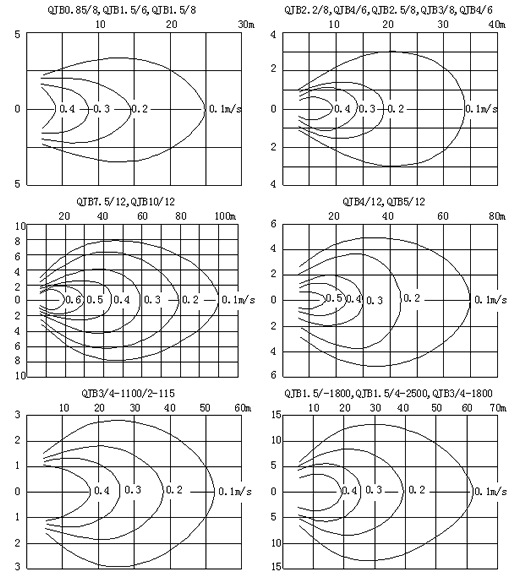

八、潜水搅拌机流速

流速图



潜水搅拌机选型主要事项:



潜水类搅拌机的选型注意事项 : 每500立方米容积用1KW功率转距要达到60Nm以上,经过实际检验收到效果较好。有的小叶轮快转速则不能达到此效果。



   圆型池,跑道型池,环型池可以减少10%功率,方型池,长方形池,三角形池则必须增加10%功率,池型越大功率相对可以减小。



   介质密度每增加10%则功率必须增加30%。  方形池、长方形池还可以在叶轮大小、螺旋角、安装位置、进出水口位置等方面来考虑做到没有缺点或小死角。



   有关流速的问题,有许多推流用搅拌机,则必须提供原来流速、池型截面、长度等相关数据及要求达到的流速。本公司就能提供相应的产品。这是一个比较复杂的过程。有关选型问题请与供应商联系。



  潜水搅拌机的安装高度 : (1)叶轮直径1米以下池底至搅拌机中心X=叶轮半径+0.7米。 (2)叶轮直径1米以上按半径+1米计算。   (3)可根据池深适当提高或降低安装高度。
