优质坩埚熔铝炉 化铝炉 电阻熔铝炉

产品信息

产品详细

一、设备名称

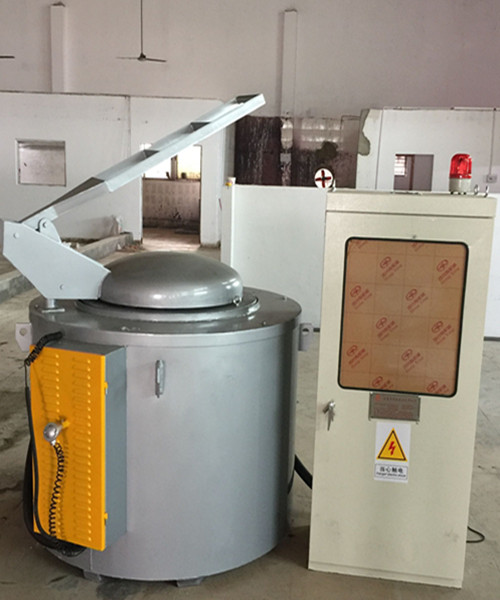

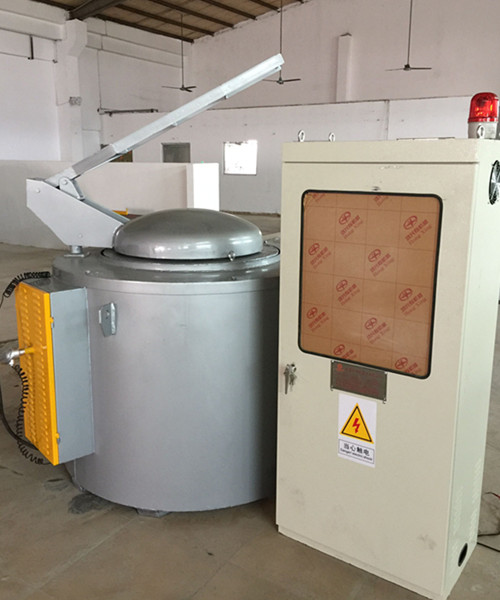

GR3-100KG坩埚式熔化保温炉

二、概述:

  本系列坩埚式电熔铝保温炉主要供低熔点的有色金属及合金如铝合金、锌合金、锡、铅及巴氏合金保温或熔炼用,也可供实验室作化学物理分析,熔金属和小型钢件热处理用。

三、设备用途

适用于铝合金压铸厂、铝合金低压铸造厂、铝合金重力铸造厂、及鞋模铸造厂等铝合金行业之用。

四、设备特点

1、节能环保,耗电低。

2、熔化速度快,保温效果好

3、控温精度高

主要技术参数

1、额定电源:3相、380V。

2、额定功率:30KW。

3、额定频率:50HZ。

4额定温度:950

5坩埚尺寸:直径?440mm?高度540mm(配置英国维苏威石墨坩埚)

6加热元件:采用铁铬铝高温电阻丝加热,材质:OCr2高等l5

7、接线方法:Y型接线方法。

8、装载量:100KG。

9、控温精度:?3℃

10、总重量:约1200KG。(参考)

六、材料结构

1、炉体外壳用国标4mmA3钢板滚筒焊接制作,炉口法兰板10mm铸铁板,炉底用12#槽钢加固,炉盖为圆弧封头式结构,手压式启动,可360℃旋转,操作简易方便。

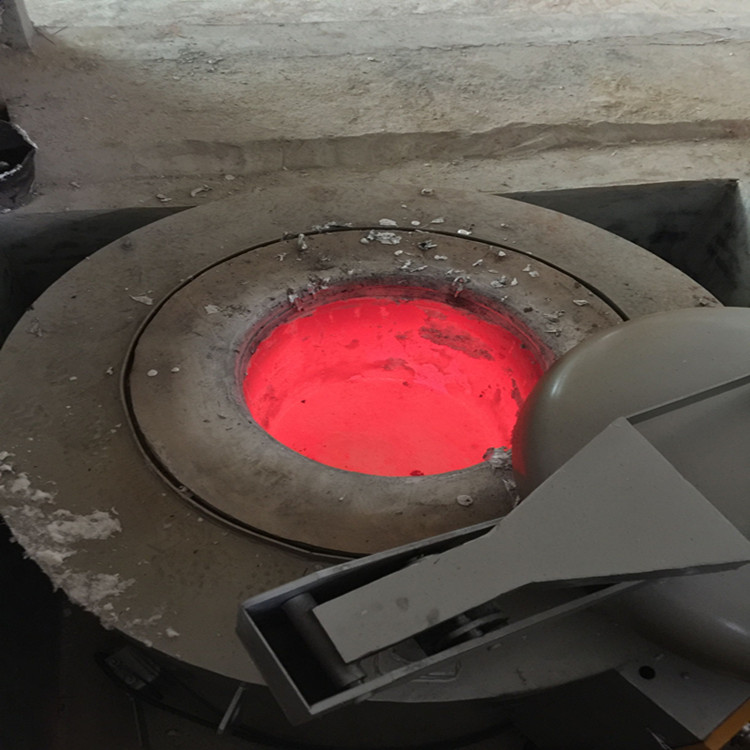

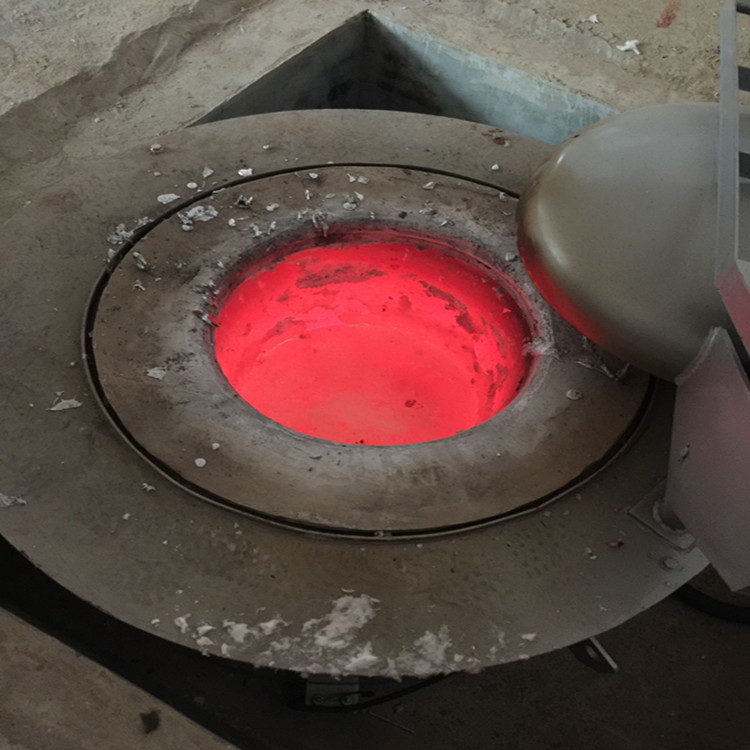

2、炉膛用弧形轻质高铝阶梯砖砌成圆形炉膛;炉口用高铝重质砖缩口。

3、炉膛和炉壁之间填充优质硅酸铝耐火纤维保温材料、保温层厚250mm。

4、加热元件绕成螺旋状均匀地分布在圆形炉膛周围,共3组电阻丝分6层安装于炉膛内的托丝砖上。

七、电器控制

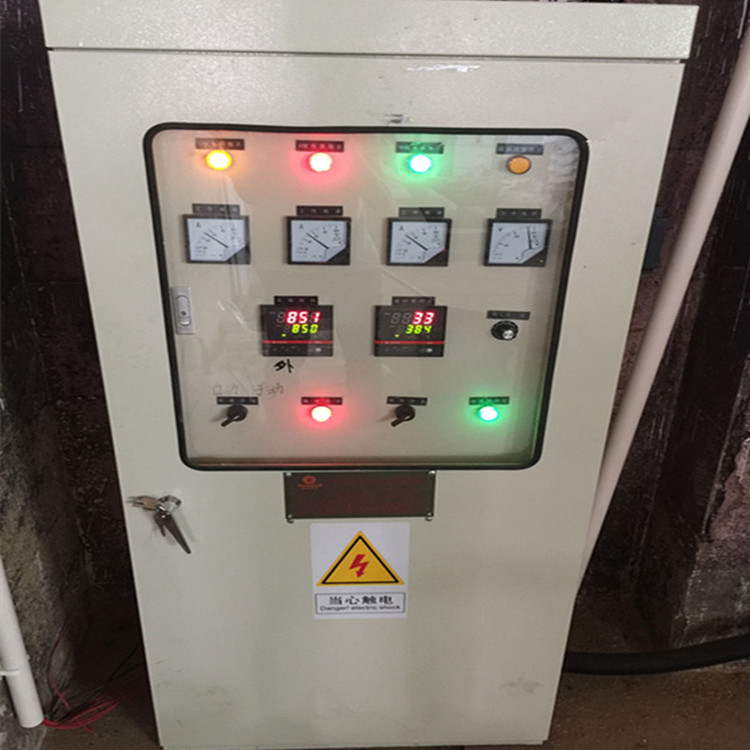

1、电器控制柜为立式单独电控柜,内层门为仪表面板、外层门为透明玻璃结构,美观大方,并能有效防护仪表电器免受外界灰尘污染,外形尺寸为:宽700?高1600?厚450mm。

2、采用2块数显智能仪表自动控温加热。1块用于主控加热,1块用于监控保护。另外配两支热电偶:测炉膛温度一支,测炉内铝液一支。

3、工作中设有3相工作电流、电压显示,同时设有接地漏电保护、漏液、超温启动紧急信号断电等控制功能。

4、加热元件控制:采用杭州电子触发SSR模块控制,加热功率大小可调,控温精度高

八、主要电器及配件品牌

序号

配件名称

品牌

数量

1

石墨坩埚

维苏威

1只

2

电阻丝

铁铬铝

3组

3

坩埚底座

高铝重质砖

1个

4

耐火砖

佛山

若干

5

保温棉

山东鲁阳

若干

6

温控仪

宝岛仪表

2个

7

控制继电器

杭州电子(SSR)

1个

8

电压表

正泰电器

1个

9

电流表

正泰电器

3个

10

热电偶

肇庆肇仪

2支


九、
成套设备包含

100KG炉体壹台。              电器控制柜一套。

维苏威石墨坩埚壹个。           热电偶两支

热电偶保护套壹支。            使用说明书壹份。
