好氧池潜水推流器维修保养手册

产品信息

产品详细

1515994773_402247970

铝行业QJB潜水推流器结构简介及性能特点

QJB型潜水搅拌机可分为铝行业混合搅拌和铝行业潜水推流两大系列。

铝行业QJB潜水推流器(推进器)主要由潜水电机、减速机、螺旋推进叶轮、密封手摇卷扬机构、安装系统和电气控制装置等配套组成。

1、铝行业QJB潜水推流器的结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

2、QJB潜水推流器的叶片具有自洁功能,可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。

4、QJB潜水推流器的电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护进口轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加可靠。

5、铝行业QJB潜水推流器机械密封的摩擦付材质为耐腐蚀的碳化钨,所有紧固件均为不锈钢材质。

6、铝行业QJB潜水推流器在规定的条件下,故障前平均运行时间不小于10000小时,整机使用寿命不小于15年。

QJB潜水推流器型号说明


二、QJB潜水推流器的用途及适用条件

混合搅拌系列潜水推流器适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

QJB潜水推流器可在下列条件下正常连续运行:

1、高介质温度不超过40?C

2、介质的PH值在5-9

3、介质密度不超过115KG/M^3

4、潜水推进器长期潜水运行,潜水高层度一般不超过20米

三、潜水推流器选型参数表

1769079559_4996897

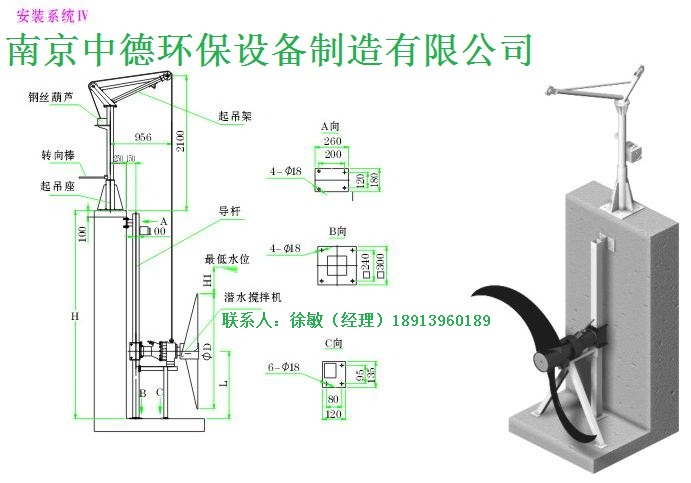

四、QJB潜水推流器的安装系统

QJB潜水推流器的专项使用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。

当池深H<4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水高层度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的大角度为?60?起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。

当池深H>4米时建议采用安装系统Ⅱ,需在池底做一混凝土基础(或钢结构底座)。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔。潜水推流器安装系统Ⅱ用导向钢绳替代导杆,具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶(如图)的安装条件下更显得操作方便可靠。

客户定货时,请提供池深H及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外,多台QJB推进器可共用一套起吊装置(用户有特殊要录除外)。

铝行业QJB潜水推流器的专项使用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机;

安装系统Ⅰ只适用池深<4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机,其中Ⅰ-1可在水平方向和垂直方向进行调节;

安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m,导杆可沿水平方向绕导杆轴线旋转,大转角-60?~ 60?当池深大于4米时,应在导杆中间增加一支撑架;

支撑架和下托架与池壁、池底均用钢膨胀螺栓固定,无需预留孔;

铝行业QJB潜水推流器的安装系统材质采用不锈钢和碳钢防腐供选择;

铝行业QJB潜水推流器流场图:

推流器流场图1

QQ图片20150403133116

2034127959_773522043
