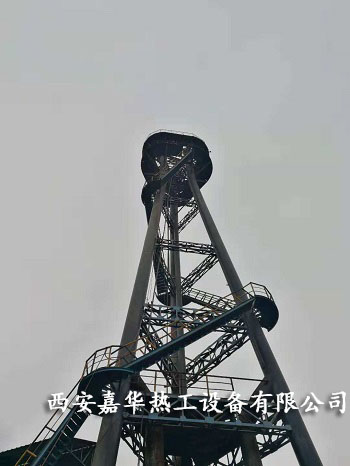

转炉煤气放散点火主要构件描述

1、火炬燃烧器：
火炬燃烧器材质为304不锈钢和316L组成，包括护风罩、120?等角度分布的三个等离子点火器、 紫外火焰监测器、感温式火焰监测器、旋风筋板、防回火动态密封器、氮气吹扫系统等组成。


  2、 防爆PLC控制柜：

    控制系统以西门子PLC S7-1200为核心，可编程逻辑控制器（PLC）实现逻辑控制，工控机画面显示阀位及火焰信号，具有程控自动点火/远方画面点火/就地点火三种控制方式，可靠性高，抗干扰能力强。

       3、火焰监器：火焰监测是判断点火是否成功的关键本设计采用两种监测方法：a,K系列热电偶，此种监测存在滞后现象，不能同步反应火焰状态，但使用条件要求不高，可作为辅助用。b,紫外火焰监测器具有反应灵敏，可靠性强，与火焰是否点燃或熄灭同步反馈，当火焰熄灭时，能及时打开氮气阀进行吹扫，防止空气倒流及回火现象的产生，此种火焰监测器具有反应速度快准确率高，使燃控系统准时无误的作出响应，达到火炬放散燃烧的可靠保障。 火炬专项使用紫外火焰监测器。

        本转炉煤气放散点火的主要的主要构件就到这里了，我们下期再见。
