产品详细

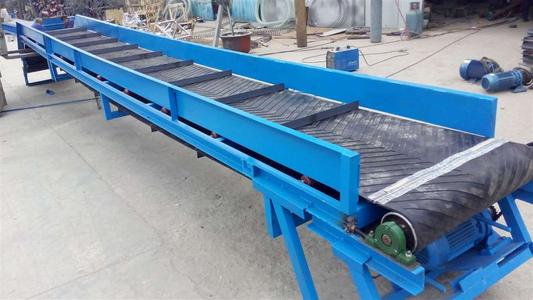

皮带输送机也叫带式输送机、胶带输送机。主要由机架、输送带、托辊、滚筒、张紧装置、传动装置等组成。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。可以用于水平运输或倾斜运输，使用非常方便，广泛应用于现代化的各种工业企业中，如：矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。
奥创机械厂家提示：请通过正规渠道购买奥创机械产品，以保障您的合法权益！
24小时：1 8 9 3 7 3 1 2 4 6 6
TD系列带式输送机外型尺寸图表:
标记示例:带宽B=800mm、托辊直径D=89mm的槽形托辊、TD9089槽形托辊。
| 承载托 辊形式 | 带 速（m/s） | 带 宽 B（mm） | |||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | ||
| 输 送 量 Q（t/s） | |||||||
| 槽 形 拖 辊 | 0.8 | 78 | 131 | - | - | - | - |
| 1.0 | 97 | 164 | 278 | 435 | 655 | 891 | |
| 1.25 | 122 | 206 | 348 | 544 | 819 | 1115 | |
| 1.6 | 156 | 264 | 445 | 696 | 1048 | 1427 | |
| 2.0 | 191 | 323 | 546 | 853 | 1284 | 1748 | |
| 2.5 | 232 | 391 | 661 | 1033 | 1556 | 2118 | |
| 3.15 | - | - | 824 | 1233 | 1858 | 2528 | |
| 4.0 | - | - | - | - | 2202 | 2996 | |
| 平 行 拖 辊 | 0.8 | 41 | 67 | 118 | - | - | - |
| 1.0 | 52 | 88 | 147 | 230 | 345 | 460 | |
| 1.25 | 66 | 110 | 184 | 288 | 432 | 588 | |
| 1.6 | 84 | 142 | 236 | 368 | 553 | 753 | |
| 2.0 | 103 | 174 | 289 | 451 | 677 | 922 | |
| 2.5 | 125 | 211 | 350 | 546 | 821 | 111 | |
1、输送能力Qv值系按水平运输，动堆积角θ为20?，托辊槽角λ为30?时计算的。
