多功能6332钻铣床 zx6332炮塔铣床 立卧两用

产品信息

产品详细

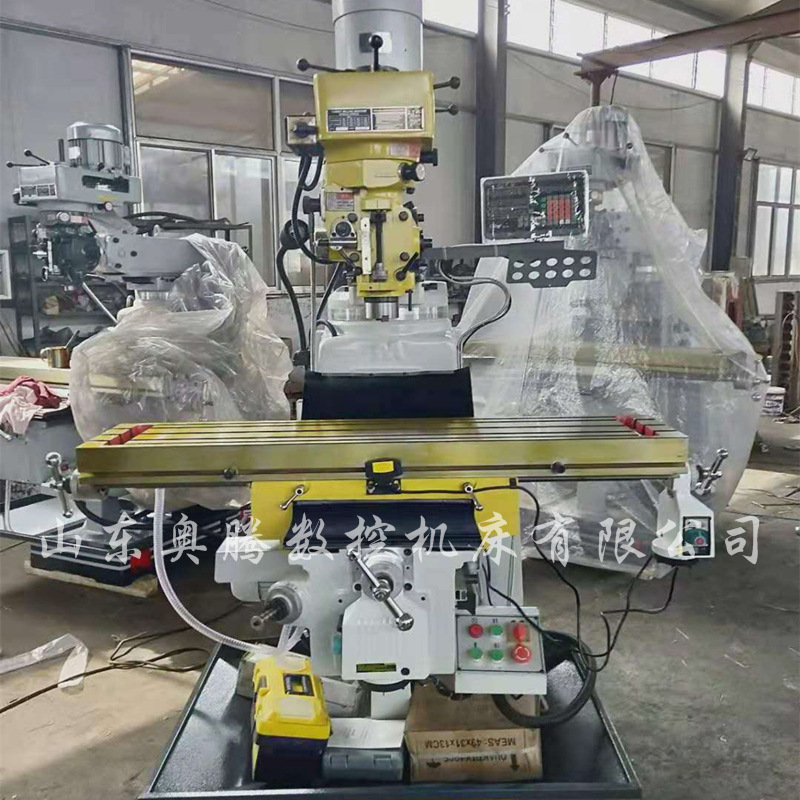

微信图片_201903130913061_副本

产品特点

本铣床是一种轻型通用金属切削机床,具有立、卧铣两种功能,可铣削中、小零件的平面、斜面、沟槽和花键等。广泛应用于机械加工、模具、仪器、仪表等行业。
主要结构特点:
1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用高度度材料铸造而成,并经人工时效处理,保证机床长期使用的稳定性。

2、铣头配置炮塔铣床头,且主轴装有手动和微动两种进给方式,加工方便、准确;铣床头可在垂直平面内调整?45?,水平面内回转360?,拓展机床加工范围。
3、工作台纵、横向有手动进给、机动进给和机动快进三种,机动进给可获得8种不同的进给速度,能满足不同的加工要求;快速进给可使工件迅速到达加工位置,缩短非加工时间。
4、升降台Z向升降可通过手动和机动两种方式来实现,且手动和机动是互锁的,清理了不安全因素。
5、工作台X向行程可达800mm ,且X、Y、Z三方向导轨副经超音频淬火、准确磨削及刮研处理,提高精度,延长机床的使用寿命。
6、手动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的效率高运转;同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。
7、机床操作系统通过支臂悬挂在机床的右上方,符合人体工程学原理,操作方便;操作面板均使用形象化符号设计,简单直观。

8、可选配数显装置。

技术参数

型号

X6332炮塔铣床

主轴内孔锥度

7:24 ISO40(立/卧)

主轴行程(mm)

127(立)

主轴套筒自动进给级数(mm/r)

(3级)0.04/0.08/0/15

主轴端面至工作台距离

155-550(立)

主轴孔中心至床身导轨面距离

0-300(立)

主轴孔中心至工作台面距离(mm)

0-350(卧)

主轴孔中心至挂架平面距离(mm)

190(卧)

主轴转速范围(r.p.m)

60-4540(立)60-1350(卧)

工作台尺寸(mm)

1500?320

工作台行程(纵向/横向/垂向)(mm)

800/300/350

工作台纵/横向机动进给速度(mm/min)

(8级)22-555(快进810)

工作台垂向机动升降速度(mm/min)

560

工作台T型槽(槽数/宽度/间距)

3/14/70

主电机功率(Kw)

3.7(立)2.2(卧)

工作台机进给电机功率W

750

升降台机升降电机功率W

1100

冷却泵流量

12升/分

外型尺寸(mm)

1720?1520?2225

净重/毛重(Kg)

1770/1900
