产品信息

产品详细

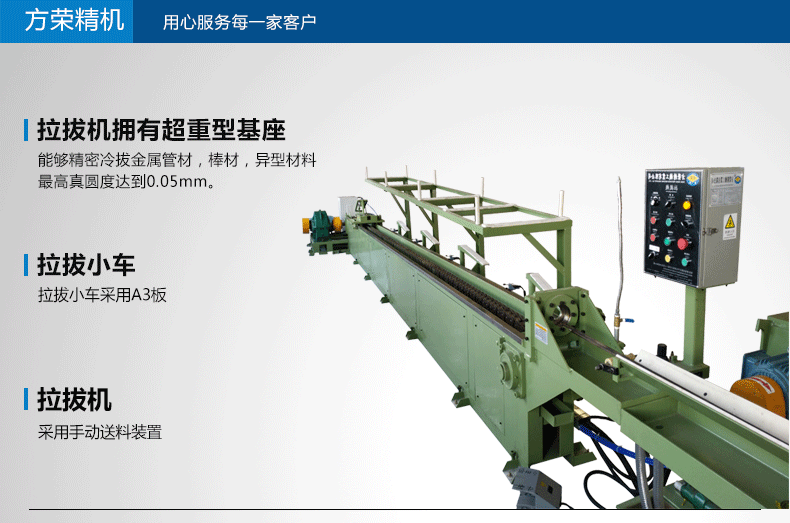

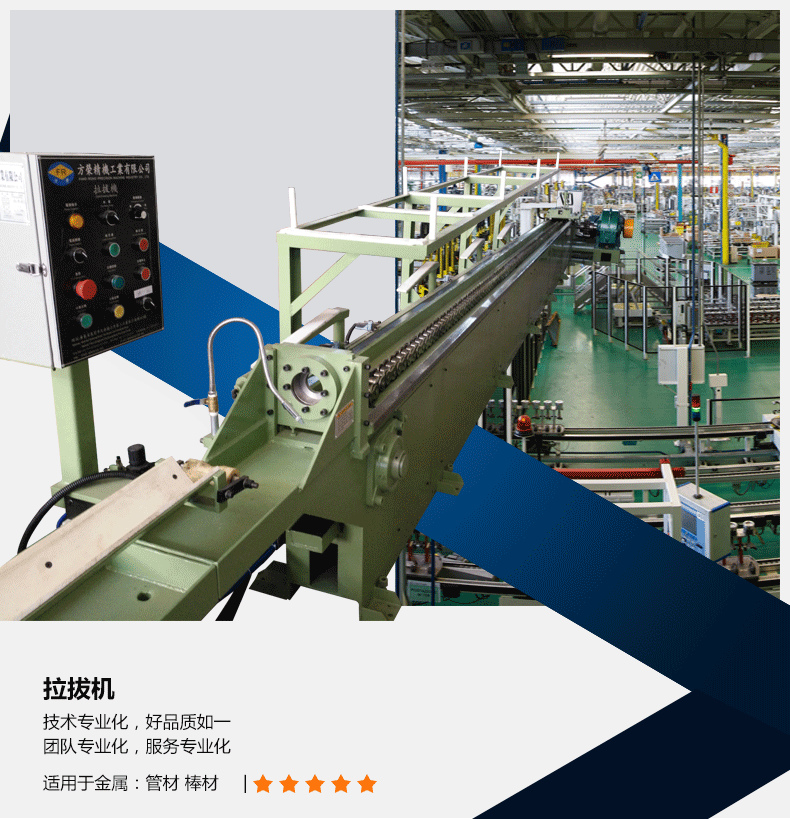

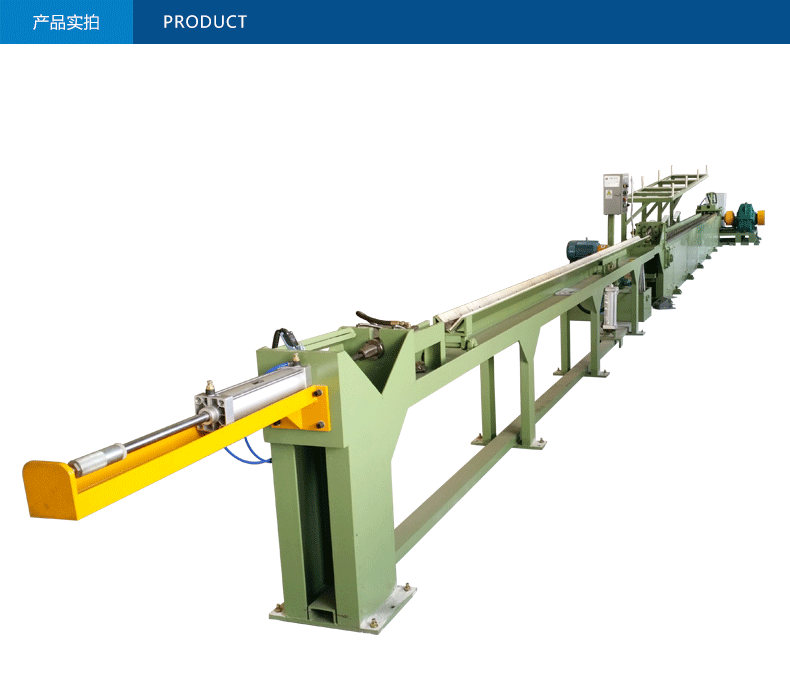

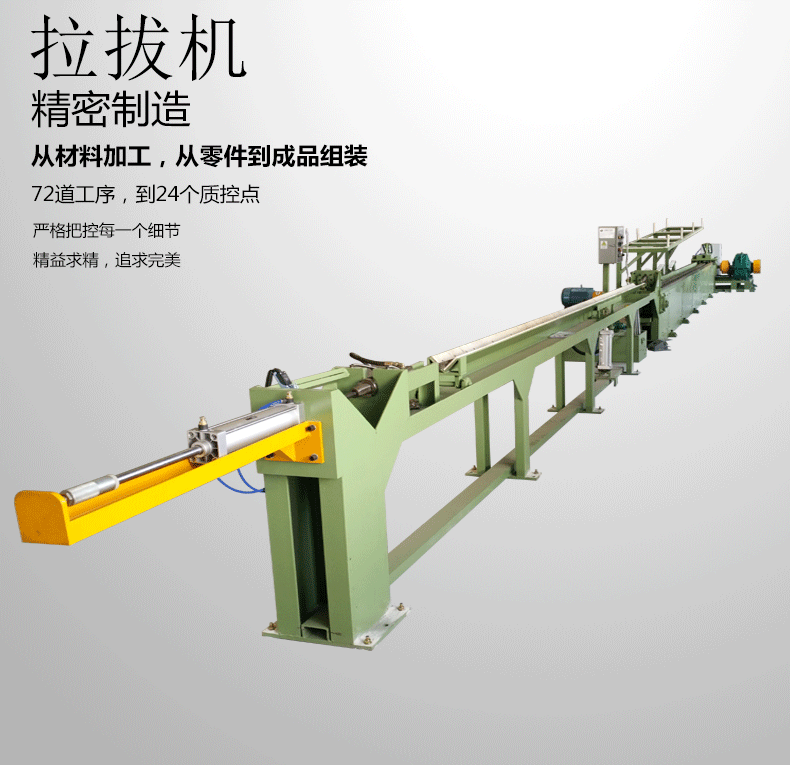

50型拉拔机_01
50型拉拔机_02
50型拉拔机_03
50型拉拔机_04
50型拉拔机_05

品名	规格
拉拔机	ＦＲ－50型
1．设备概要

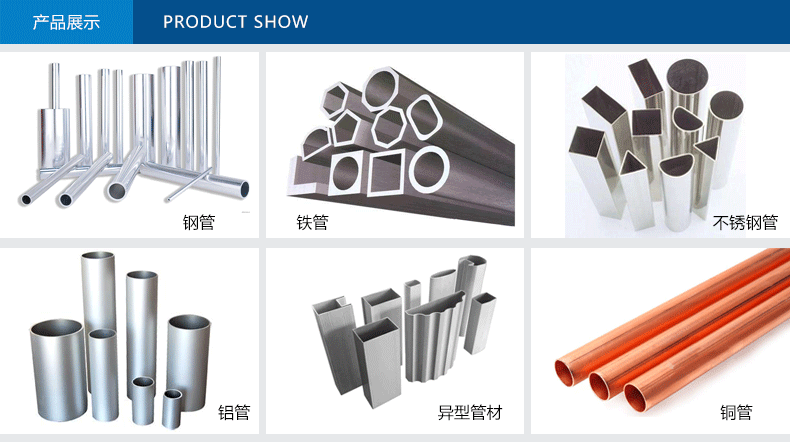

Ａ．适用	本设备适用于金属管（棒）材的拉伸（拉拔、冷拔、拉光、拉花）加工设备
Ｂ．机械结构	链式拉拔机　　宝岛品牌拉拔机技术
2．工作方式	素材的一端经缩头（压头）变小后，由人手握持伸入拉拔机的中心架模形内，经由气动夹紧后，链勾勾住链条拉拔，拉拔时要求机身震动小，拉拔速度均匀稳定，并取得拉伸后成品精度，达到成品均匀表面光滑良好品质，通常拉伸后达到上面目的的要求
3.设备能力
Ａ．拉伸形式	1线拉伸
Ｂ．拉伸力	50KN
Ｃ．拉伸速度	0-25m/min
Ｄ．拉伸长度	8m
E．抽心长度(推进器长度）	有效长度7m
F．素管外径	ф50mm壁厚2.5mm
G．中心高	830mm
4．机器构造
Ａ．马达及操作面板
（1）型形	主电机22ＫＷ1台，减速机电机ZQ-500 1：48.571台　小车减速马达1ＨＰ　10：11台
（2）出力
（3）转速
（4）电源电压	380Ｖ　50ＨＺ
5．驱动部分
（1）机架	Ｃ280　Ｃ120　槽钢与焊接　轨道30*40方钢　主机架：Ｃ280 抽心架Ｃ280
