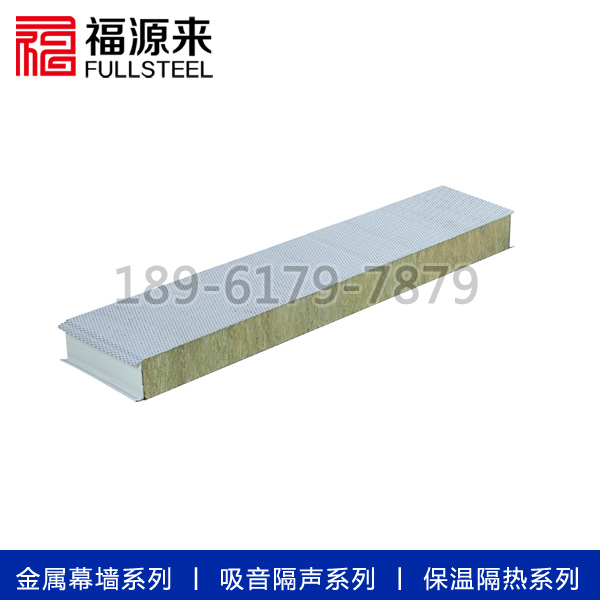

PU侧封冲孔彩钢岩棉吸音板

无锡福源来专业生产制造聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板节能材料。采购聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板提供一站式服务，替客户安排运输，货发全国，客户也可提出自己的技术要求，我们将尽努力满足您，福源来欢迎您！

无锡市福源来彩板型钢有限公司成立于1994年，前身是无锡长丰机械厂，2001年更名为无锡市福源来彩板型钢有限公司，注册资金500万, 公司位于无锡市胡埭工业园，占地8000平方，公司设有总经办、财务、生产、销售等部门，在职员工58名，公司拥有金属面横铺夹芯复合板、聚氨酯封板岩棉夹芯复合板生产线2条，年产量80万方复合板，年产值6000余万，公司产品有PU聚氨酯侧封玻璃棉复合板、冲孔吸音消音隔声复合夹芯板、隐藏式金属外墙板等新型节能建材，公司压延金属产品满足冶金部、建筑研究总院金属压延技术设计要求，金属外墙板符合国家建筑标准设计。

聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板规格参数：

有效宽度：1000mm

外板：

1、厚度：0.5-0.8mm

2、强度：280-320MPa

3、涂层：AZ150镀铝锌高耐候聚脂烤漆（HDP）/ PVDF

内板：

1、厚度：0.5-0.6mm

2、涂层：镀铝锌彩涂板

芯材：

岩棉容重：80-140Kg/m3

玻璃棉容重：64Kg/m3

侧封聚氨酯容重：35-45Kg/m3

侧边钢带：无

连接方式：隐藏式

板面形式：外板纯平、小波纹，内板纯平、等分压筋

板面保护：双面覆专项使用保护膜

防火性能：岩棉A级；聚氨酯B级

聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板产品特点：

1）密封性能 ：聚氨酯双侧封岩棉夹芯板采用了流水线生产工艺，从而利用了聚氨酯产品优异的防水性克服了岩棉易吸水潮解的缺点，在物理性能上有效延长了产品的使用寿命。

2）美观性能：接口采用欧洲标准进行设计，外观圆润流畅，板面平整美观，接缝严密，强度可靠，有效防止冷热桥的产生。

3）刚度好：聚氨酯双侧封岩棉芯材与两层钢板粘接成一个整体，共同工作，再加上屋面板上表面起波压型，其整体刚度远胜于压型板夹岩棉（玻璃丝棉）的现场复合板材。夹芯板通过连接件与檩条固定后，大大提高了屋面的整体刚度，加强了屋面整体工作性能。选用岩棉夹芯板，可采用非常大檩距，故可节省檩条用量1/3～2/3。

4）扣接方式合理：聚氨酯双侧封岩棉屋面板采用暗扣连接方式，避免了屋面板接缝漏水的隐患，节省了配件用量。

5）固定方法牢固合理：聚氨酯双侧封岩棉屋面板采用特制M6自攻螺丝与檩条固定，能有效抵抗台风等外力作用。自攻螺丝设置在屋面板两板接缝之间的波峰位置，并采用特殊的防水构造，避免产生防水薄弱点。

6）安装周期短：聚氨酯双侧封岩棉夹芯板，由于现场无须二次加工，不仅可保持周围环境的整洁，不影响其它工序的正常进行，而且可以大大缩短板材的安装周期，岩棉夹芯板的日平均安装面积达600～800m2。

7）防划伤保护：聚氨酯双侧封岩棉夹芯板在生产时，可在表面粘贴聚乙烯不干胶保护膜，以避免运输及安装过程钢板表面涂层受到划伤或磨损。

聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板产品优势：

1、高耐燃

福源来聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板两端使用PU防火填充材料与岩棉芯材无缺配合，使整体燃烧性能达到了A级不燃，75mm厚复合板耐火较限达到一个小时。

2、高安全

双企口设计，使内外钢板和芯材合为一体，大大增加了企口强度，避免了复合板企口及整体的破坏和变形，提升了建筑自身的安全性。

3、高耐候

企口设计带有等压防水功能，使复合板具有了防漏抗渗功能，避免了传统企口为提升企口强度添加钢带的做法，有效阻断冷热桥；特有的企口填充方式，使芯材不受潮湿空气的影响，大幅度提高产品的使用寿命。

4、高平整

面板及芯材因双企口复合成为完整体，在减少檩条、龙骨使用量的同时，保证了建筑表面的平整度；隐藏式打钉，既美观又防止锈蚀；

**运转的福源来金属复合板生产流水线全部由电脑芯片控制，不仅保证生产效率，更可严格把控生产检验的每一个环节，福者之大，源于品质，来自服务。

聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板插接形式

1、屋面板：搭接式（明钉式）　

2、墙面板：隐藏式——自攻钉不外露，防水性能好。明钉式——自攻钉外露，常用于室内作为隔断板。

聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板产品应用

广泛用于钢结构厂房、电厂、电力设备公司、汽车展厅、水泥库房、钢结构办公室、机场候机楼、火车站、体育场馆、大型超市、物流中心等钢结构建筑。

聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板实际价格以咨询为准，谢谢！无锡市福源来彩板型钢有限公司期待与您合作！

聚氨酯封边穿冲岩棉隔声板,PU侧封冲孔彩钢岩棉吸音板厂家介绍钢结构厂房防雷设计

近几年，由于轻钢结构建筑物造型美观大方、建设周期短、工程造价低等优点，因而广泛应用与各类工业厂房、仓库、体育馆等场所。而金属板屋面容易遭受雷击，与普通砖混结构、框架结构建筑物的防雷设计有所不同。结合一钢结构车间的防雷设计，针对金属屋面防雷设计的相关问题做出粗浅的探讨，为以后有效地解决金属屋面的防雷问题提供参考。

工程概况

河南的一个钢结构厂房，其中的熔铸车间主要负责加工铝线杆及铝锭产品。整个建筑采用轻钢结构，该建筑实际尺寸为长方形，L=182m，W=93m，H=18.5m（地坪至屋顶通风器底部）。按郑州雷暴日计算，查《工业与民用配电设计手册》（第二版）表16-32为年平均雷暴日为22.0d/a，由于该车间位于厂区内，周围还有很多建筑群，并不为孤立建筑，故按一般建筑计算，校正系数取1。

建筑物防雷等级的确定

据GB50057-94中附1.2，根据已知条件计算年雷击大地的平均密度：

Ng =0.024Td1.3

=0.024?221.3

=1.334次/（km2.a）

据GB50057-94中附1.4式，得出与建筑物截收相同雷击次数的等效面积：

后得建筑物年预计雷击次数：

N=KNgAe

=1?1.334?0.05934

=0.0791次/a

式中：Td—年平均雷暴日（d/a）；

Ng—建筑物所处地区雷击大地的年平均密度（次/km2.a）；

Ae—与建筑物截收相同雷击次数的等效面积（m2）；

L、W、H—分别为建筑物的长、宽、高（m）；

据GB50057-94第2.0.4条第三条预计雷击次数0.3次/ a≥N≥0.06次/a，故按第三类防雷设。

接闪器

根据轻钢结构的建筑物，采用避雷针显的笨重，与整个建筑外观不相协调，而采用金属屋面做接闪器，需满足《建筑物防雷设计规范》（GB50057-94,2000版）第4.1.4条给出的四个要求。

针对规范要求“金属板下面无易燃物品时，其厚度不应小于0.5mm”。本车间主厂房围护结构（屋面）采用热浸镀铝锌钢板，基板厚度为0.53mm（含镀铝锌层），屋面板下加设玻璃棉垫75mm厚，用铝箔包裹，用φ1.5不绣钢丝网层托与檩条上缘部位。玻璃丝棉属于A级建筑材料，导热系数为小、阻燃、无害、化学性能稳定，完全满足规范不易燃烧的要求。同时据土建专业介绍，轻钢结构建筑物的围护系统连接方式施工中采用咬合与搭接，塔接长度至少要达到一个波峰或波谷，超过100m是完全满足规范要求的。

另外，第4.1.4条提到的“金属板无绝缘被覆层”，屋面采用的热浸镀铝锌钢板为良好的导体，而表面涂的薄油漆保护层按规范注释说明也不算是绝缘被覆层，所以满足规范要求。 综上所述，在该工程中，屋顶轻钢结构的金属面板可以做为接闪器，不仅美观大方，工程造价有所降低，安装起来方便，而且也不影响整个建筑物效果。 做好金属板屋面防雷系统的设计，除了要选择好防雷形式，选用一个好的接闪器，还要做好引下线及接地工作。

引下线

对于轻钢结构建筑物，彩色压型板的种类很多，分为单板和复合型板，本车间采用复合板。施工中我们要求土建专业与电气专业配合，保证屋顶金属压型板、屋架、檩条与钢柱可靠连接，于是施工中均利用钢柱做为引下线。建筑物的消防梯、钢柱等金属构建宜作为引下线。

接地装置

目前设计中，我们往往利用基础钢筋作为自然接地体，用40X4的镀锌扁钢将其联通，并实施总的等电位联结。在此次设计中，我们并没有严格要求用40X4的镀锌扁钢，而是利用钢柱间条形基础与钢柱单独基础可靠焊接形成电气通路。对于轻钢结构的建筑物，钢柱单独基础施工时要土建预埋地脚螺栓，这样当钢柱就位时将地脚螺栓、螺母和钢柱连接在一起。要求注意的是地脚螺栓和钢柱基础钢筋在地下是不相连的！所以，电气设计人员要要求土建专业在设计说明中注明施工中用不小于φ10钢筋或圆钢将基础钢筋和接地螺栓可靠焊接，并在焊接处做防腐处理，以便接地用。这样从屋顶到钢柱、再到基础形成可靠连接，保证雷电流具备完整的泄放通道。

此外，不要忘了在室外适当位置预留接地连接板，防止施工中当接地电阻达不到要求时，方便施工单位连接人工接地装置和测试接地电阻。

结束语

金属屋面建筑物防雷是个较难处理的工程，但在此类建筑中，只要厚度达到0.5mm的轻钢结构建筑物的屋面夹芯板（或压型钢板）可以作为接闪器，利用钢柱做引下线，基础钢筋做自然接地体并通过镀锌扁钢或地圈梁可靠联结并做等电位连接。

★ 钢结构防雷知识问答

问：利用型钢作为防雷引下线，型钢暴露，这样如果建筑物落雷的时候，雷电流会不会对周围的设备或人反击，造成伤害。如何避免？

答：利用型钢作为防雷引下线，当雷电流通过引下线时周边产生的运动变化磁场，必然污染附近的电子设备，在周边导电体上感应出不同的电位，如果室内人员同时触摸具备很高电位差的导电体时，就造成年人身安全事故了。

解决方法：

1） 人身安全：在人能够触摸到的一切与大地有直接联系和间接联系的金属导电体直接实施以消灭电位差为目的的等电位电气连接，限度的保护人身安全。

2） 依据GB50057、GB50343等等国家标准对设备及微电子设备实施SPD保护。

反击的概念：所谓雷电反击现象是雷电袭击接闪器[包括各种型钢]，引下线将雷电高电压改变成电流的形式泄放到大地，到大地后是以电荷的形式出现建筑物主接地系统上，[大地是可以平衡出50万库伦负电荷的零电位体----现代物理学的基本奠基标定值]地下的电荷此时打破了一个大地电位系统平衡点，但是土壤具备电阻、电容等诸多参数，不可能马上出现相反等量电荷与其中和[需要一定时间]，此时雷电流产生的电荷大部分以电压的形式表现在建筑物附近的地面上，此时建筑物附近地下有：暖气管、煤气管、自来水管、设备接地线、中型点接地等等与建筑物内部有联系的导电体，这些导电体之间在地下有一定的距离，由于地表具备较高的电位[电位点为主接地较附近]，距离差产生电位差，这个电位差便反击到建筑物内，造成事故----这就是雷电高压反击现象。

假设1：反击时如果某人左手触摸自来水管道，右手触摸电子设备外壳，则电位差超过一定安全限度，就出现人身安全事故。

假设2：如果电子设备外壳单独接地，电子设备中线接地与外壳接地之间[在地下存在接地距离]这个反击电位差将与火线220/380产生电位差，如果电位差非常大将烧毁设备。

问：钢结构建筑，利用暴露的型钢作为引下线，就算做了一体的等电位，但是落雷的时候，强大的雷电流，难道不会把周围的空气击穿？对引下线附近或接触引下线的人造成伤害？这个问题我一直非常担心。

答：落雷的时候，强大的雷电流可以沿着引下线向大地传送电位，但是一定要知道引下线是有电感的，这个电感的大小在一定的时候可以阻拦雷电流的正常下泄，从而寄存电位，这个电位在一定大时将与某个小电位之间产生足够击穿一定距离空气或其它介质而发生放电现象。有标准称也发生侧闪现象。

这一点一定要计算一下引下线电感。另外一种现象，引下线上快速运动雷电流必然产生运动磁场，这个运动磁场提供了可以切割磁力线产生过电压的基本条件，切割磁力线产生的过电压同样可以击穿空气、击穿电器介质[包括半导体介质]、击穿一切可以提供电位差的直接、间接导电体[半导体]，影响我们的工作和生活。据悉天津某某工厂[在汉沽地区]发生某女工上班时开启电源空气开关，造成电源线上产生的过电压击穿塑料开关外壳进入手掌再通过身体与大地短路死亡事故。湖南某村庄某居民在室内发生灯泡电源线上具备了雷电电磁脉冲感应过电压击穿空气与人头顶形成通路[回路]死亡现象。引下线附近或接触引下线的人造成伤害原因是人体的某两个部分是否产生电位差，这个电位差是他致命的要素。比如我们一只手触模引下线，另外一只手触模暖气管，暖气管接地点假设远离建筑物主地网，那么距离差产生电位差，当这个电位差达到一定数值时就可以造成年人员伤亡。不要老是考虑人身安全电压还要考虑人身安全电流。不知道我的建议是否对你有帮助。

问：是否可以得出这样的结论：空旷地区的大面积厂房（50米X80米），屋面是铁皮，用裸型钢作柱子兼防雷引下线是相当危险的？

答：非常危险,你考虑跨步电压啊!整体考虑吧,要因地制宜的学习和利用标准,不要太单一考虑费用,人命关天啊!

问：还想请教一个问题，既然落雷时距离引下线越近的地方感应磁场越大，那么通信设备，消防主机，配电箱是否都应尽量避开引下线？

答：如果你有条件,一定远离!如果1个10/350--100KA[好象是200KA记不清了]的83米半径的暴露条件下,可以达到2.4GS的干扰电磁脉冲强度,2.4GS可以使无保护的微电子设备达到性损坏.

问：我手头正在进行一个钢结构厂房的施工，因为设计单位没有考虑防雷，我需要重新考虑补救措施。此钢结构厂房高35米，长宽为9*17米，全钢结构，屋面及墙壁采用0.5mm的双层彩钢瓦覆盖（内夹不可燃的保温棉)，三类防雷结构。我准备采取的措施是：

1.因为所有钢柱基础已被混凝土覆盖，无法检查其钢筋捆扎与焊接质量，所以我用40*4mm的镀锌扁钢将所有钢柱的（靠近基础部位）连接，并与全厂接地网相连；

2.考虑到屋面彩钢瓦作接闪器的操作难度与可靠性，我将在屋顶使用10mm的圆钢安装一条环屋顶四周的避雷带，圆钢与钢柱焊接；

3.利用钢柱作引下线。请问我还该怎样完善其防雷措施？

答：1. 补救是可以但是要多点接地焊接啊1如果有条件可以在上端也进行电气连接这样安全!在暴露地方测地阻,原则上处处相等就可以,但是这只是一种补救啊!

2. 屋面彩钢瓦应该多点与钢珠进行电气连接,多块金属瓦之间也要电气连接避免电弧产生.

3. 接地电阻小于4欧姆,所有钢梁\钢拄接地电阻处处相等主接地系统要参照GB50057要求!
