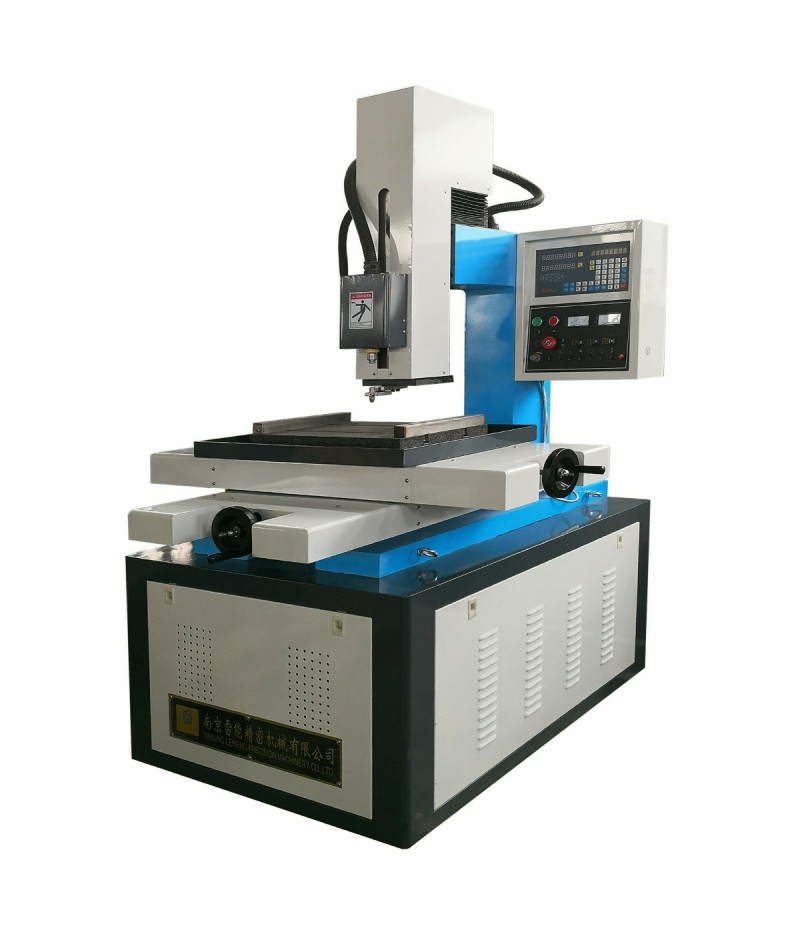

南京雷能穿孔机性能参数

产品说明: 主要用途和适用范围:

  本机床操作简单方便,主轴采用直流伺服或步进电机驱动,转速可调,加工稳定性好,噪音低。工作台移动光栅数显,可以根据电较-工件和电较材料的不同选择加工参数,参数调节范围大。可以直接从工件曲面、斜面穿入。工件液可直接使用自来水,用纯净水(蒸馏水、去离子水)加工效果更佳。

  本机床主要用于加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料上深径比大的小孔。深径比可达200:1。

  本机床也能用于蚀除折断在工件中的钻头、丝锥而不损坏原孔或螺纹。

小孔机(Small hole EDM machine)

  电火花高速小孔机属于电火花加工(Electro Spark Erosion)又称放电加工(Electro Discharge Machining)机床的一种。

  别名:小孔机、打孔机、穿孔机

  和快走丝、中走丝、慢走丝、电火花成型机和电火花内孔、外圆磨床一样都是电火花加工机床。

  工作原理:利用连续移动的细金属丝(称为电较丝)作电较,对工件进行脉冲火花放电蚀除金属、切割成型。与电火花线切割机床、成型机不同的是,它电脉冲的电较是空心铜棒。介质从铜棒孔穿过与工件发生放电,腐蚀金属达到穿孔的目的,用于加工超硬钢材、硬质合金、铜、铝及任何可导电性物质的细孔。

性能特点:
1.能加工直径Φ0.3-3.0mm的深小孔(深径比可达200:1)。
2.加工速度可达每分钟30-60mm(视材料而定)。
3.能加工线切割起始孔、过滤孔、喷嘴孔、气孔、群孔、超深孔等。
4.能加工不同的导电材料,甚至是半导体材料,特别适用与加工不锈钢、淬火钢、钢、铜、铝、硬质合金等。
5.可直接在工件斜面、曲面上加工。
6.可蚀除折断在工件中的鑽头、丝锥等,而不损坏原孔螺纹。
7.工作液可直接采用纯水(自来水),也可使用皂化液,纯净。
8.工作台XY两轴配有数显装置。
9.操作简单,方便。具有穿孔效率高,加工精度高,性能可靠,质量稳定等优点。

技术参数:

机床型号

LN-D703

LN-D703H

工作台尺寸

320?400mm

320?400mm

工作台行程

200?300mm

300?400mm

电较直径

Φ0.3-Φ3mm

Φ0.3-Φ3mm

主轴头行程

200mm

300mm

主轴伺服行程

250mm

350mm

导向器与工作台面的距离

280

380

工作台面高度

920

920

输入功率

3kw

3kw

加工电流

30A

30A

加工速度

30-60mm/min

30-60mm/min

主机外型尺寸

850?1100?1900mm

850?1100?2000mm

主机重量

700kg

800kg

穿孔机2019 再改 - 小.jpg
