潜水搅拌机QJB1.56铸铁材质耐腐蚀

产品信息

产品详细

一、潜水搅拌机产品介绍

       潜水搅拌机又称污水处理搅拌机或潜水搅拌器,是种主要用于污水处理的 搅拌机械,由港水电机、密封机构、叶轮(又称转轮)、电气控制等组成,通常利用 导杆安装在水下。潜水搅拌机叶轮在电机的驱动下旋转,搅拌液体产生旋向时流, 利用沿着射流表面的剪切应力进行混合,使射流以外的液体通过摩擦产生搅拌作用,在较度混合的同时,形成体积流,应用大体积流动模式得到受控液体的搅拌推流输送,达到充分混合、防止沉淀及推流的作用。搅拌的效果取决于液体的密度和黏度、水池的体积和形状以及潜水搅拌机的功率和效率。当水池非常大时,需要使用两台或两台以上的潜水搅拌机。


二、潜水搅拌机应用领域

      混合搅拌系列潜水搅拌机适用于各种水处理。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。QJB型潜水搅拌机

1、污水(废水)/活性污泥的混合

2、控制浓缩污泥分离

3、酸、碱中和及PH值调整工艺

4、防止颗粒在池壁和池底的凝结和沉淀

5、提高传热系统的效率


三、潜水搅拌机作用

      潜水搅拌机主要应用于工业和城镇居民生活污水处理过程中的混合、搅拌和环流,如活性污泥池、生物反应池、搅拌池、贮泥井、均衡池、污水池等;景观水环境的养护设备,创建水流;增加水中含氧量,改善水体质量;有效阻止悬浮物沉积等场合。 潜水搅拌机在污水处理工程中的应用主要有以下四个方面

(1)进行水力循环。

(2)提高传氧效率。

(3)方便分格、分段处理。

(4)改善水体水质。


四、潜水搅拌机厂家的产品分类信息

QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。

混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体;

低速推流系列搅拌机适用于工业和城市污水处理厂曝气池,其产生低切向流的力度强水流,可用于循环及硝化、脱氮和除磷阶段创建水流等。


4.1、混合型潜水搅拌机

      混合型潜水搅拌机属于高转速、小叶轮产品,其作用偏重于混合搅拌。转速一般为480~740r/min; 叶轮直径小且电机等级小,通常在6级以下,一般在960-980rpm,潜水搅拌机一般常用304不锈钢,廉价比农业生产体系壳铸铁,叶轮导流罩为304不锈钢,图1.1所示为较常见的两类型混合型潜水搅拌机,其中图(b) 为带导流罩(导流圈)的混合型潜水搅拌机。图1.2所示为两种材质的潜水搅拌机,其中图(C)为机壳铸铁,叶轮导流罩为304材质的潜水搅拌机。

IMG_7120

混合型潜水搅拌机

4.2、推流型潜水搅拌机

推流型潜水搅拌机是一一种低转速、大叶轮产品,主要用于水力循环。转速一般低于42-56r/min,通常在42~850r/min;叶轮直径大,通常在1100~2500mm,叶桨直径1800mm的为常用尺寸。图1.3 所示为推流型潜水搅拌机。其中A设备为齿轮箱减速机的潜水推流器。

推流型潜水推流器

五、潜水搅拌机特点

undefined

      混合型潜水搅拌机其特点是:流速高,紊流强烈,流场的流速梯度大,但作用范围小。

      推流型潜水搅拌机其特点是:流场分布较为均匀,流速低缓,但作用范围大。

⒈紊流面积大,作用区域广,搅拌温和、均匀,不会对活性污泥的絮状结构和菌胶团产生破坏作用。

⒉水流采用垂直大循环的流动方案,适用于较深的圆型或方型水池,搅拌污泥充分,辐射面积可达100~800平方米。

⒊搅拌机的动力为潜水电机,应用时潜入液下工作,不仅冷却条件好,适用高层度范围广,而且不会产生噪声等二次污染。

⒋潜水电机的主密封为两道单独机械密封,磨擦付材质为耐腐蚀、耐磨损的合金与碳化硅,所有紧固件均为不锈钢材质。

⒌电机绕组为F级绝缘,防护等级为IP68,配置泄漏检测、绕组过热等保护功能,使产品使用更加安全可靠。

⒍可采取多种安装形势。采用浮动式安装时,可随时移动工作位置,方便灵活;可进行集中自动控制,也可以单机运行,管理方便。

六、潜水搅拌机运行条件

      潜水搅拌机设备不仅能够全部浸没在污水条件中每天24小时连续、间歇性运行;还能够在长期停运状态下,随时恢复正常运行,因此要满足一下运行条件。

搅拌介质温度~0℃-40℃;

搅拌介质PH值~5-9;

搅拌介质密度不超过1150Kg/m3;

*潜水高层度不大于20m;

使用电压(交流)380V?20V,50Hz。

设备通过纤维物有限,应避免塑料编织物、金属线、柴棒等杂物进入池中。

潜水电机必须完全潜入水中工作,不能在易燃易爆和强腐蚀的环境中工作。

七、潜水搅拌机叶轮特征

      潜水搅拌机的叶轮固定在轮毂上,如图1.4所示, 叶轮般有2~4个叶片,叶片数越多,叶轮的振动越小。 当潜水搅拌机旋转时,叶片推力的那一面(即压力非常大的那面)称为叶片工作面,相反的另一面称为叶片背面。与轮毂连接的叶片下端称为叶根,此处的叶片剖面;叶片的端称为轮缘。潜水搅拌机旋转时,叶片先与水接触的一边称导边,或者称叶片进口边;另一边称随边,或者称叶片出口边。

博源QJB型潜水搅拌机叶片特征


八、潜水搅拌机内部结构

混合型潜水搅拌机结构图

潜水搅拌机结构图

推流型潜水搅拌机结构图

潜水推流器结构图

九、潜水搅拌机厂家型号表达式

潜水搅拌机型号表达方式

潜水推流器型号表达方式

十、潜水搅拌机型号表

在额定电压380V、频率为50Hz时的技术参数表:

铸铁潜水搅拌机

铸铁潜水搅拌机
冲压式潜水搅拌机(不锈钢304材质)
冲压式潜水搅拌机
潜水推流器搅拌机
潜水推流器



十一、潜水搅拌机安装尺寸表

潜水搅拌机安装尺寸

十二、潜水搅拌机选型摘要及注意事项

      潜水搅拌机的选型是一项比较复杂的工作,选型的正确与否直接影响设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,一般可用流速来确定。根据污水处理厂不同的工艺要求,搅拌机流速应保证在0.15~0.3m/s 之间,如果低于0.15m/s 的流速则达不到推流搅拌效果,超过0.3m/s 的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所,如:污水池、污泥池、生化池;其次是介质的参数,如:悬浮物含量、粘度、温度、PH 值;还有水池的形状、水深等。搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌高层度而确定的,根据具体情况采用一台或多台搅拌机。



潜水搅拌机选型准则

1、根据射流理论,选择合适的潜水搅拌机

2、利用功率选型

3、根据水推力选型

4、根据流场图选型

      为保证潜水搅拌机取得良好的运行效果,请使用方提供如下资料;

◎运用目的;

◎池型及尺寸,包括水深;

◎搅拌介质的特性,包括PH值、粘度、密度、温度、及固体物含量等。

十三、潜水搅拌机安装


        潜水搅拌机的专项使用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。潜水搅拌机可在水平面内绕导杆偏转的非常大角度为?60?吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定,无需预留孔。当池深H > 4米时,应在导杆中间添加一支撑架。客户定货时,请提供池深H,以便厂方加工时确定导杆尺寸及支撑架的数量。

用0~500V兆欧表,检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧,严

禁用兆欧表检查控制电缆,以避免损坏水泵内部的电器元件,应用万用表检查控制电缆线;

电压一定要在铭牌上标出的额定电压?5%的范围内。如果电源离水泵的距离较远时,

应考虑线损,电缆的截面积要加大,接头应尽可能少,且接头处应做密封处理,以防漏水。

导杆应与水平面垂直,可采用铅锤校正;

吊钩在吊装潜水搅拌机时,叶轮端较水平面上仰5?~10?;

通过链条的调节,使得起吊钩和潜水搅拌机的起吊重心在同一垂直线上,使潜水搅拌机沿导杆放下;

潜水搅拌机在使用中不得转动角度,请在安装时调整好角度再运行;

潜水搅拌机应放置在限位板上,或直接放置在池底,使钢丝绳不受力;

潜水搅拌机的较小潜入高层度不得低于1.1米,否则易产生水旋涡和气蚀;

搅拌机的安装

将导杆和吊架按要求用胀锚螺钉固定好。

装上减振块和滑套。

用手摇葫芦提起搅拌机,将滑套套入方型导杆中,在搅拌机就位前,检查升降是否灵活自如。

缓慢均匀地放下搅拌机,确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

确保电缆在搅拌机运行时,不被卷入叶轮中!

十四、潜水搅拌机系数表

1、根据图B1 或表B1 确定待搅拌介质的污泥校正系数。

2、根据图B2 或表B2 确定搅拌池的池型校正系数。

3、按每立方米清水所需耗功5 w,乘以污泥校正系数,再乘以池型校正系数,得出每立方米待混合搅 拌介质所需耗功的实际值,再乘以待搅拌介质的体积,得出整池待混合搅拌介质所需的功率。

潜水搅拌机流场图

1、根据图B1 或表B1 确定搅拌池的池型校正系数。

2、根据图B2 或表B2 确定待搅拌介质的污泥校正系数。

3、根据搅拌介质初始流速y,通过图B3 确定单位流量的耗功。

4、用搅拌介质初始流速y 乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。

5、用搅拌机的流量乘以单位流量的功耗,再乘以污泥校正系数和池型校正系数,即可得出整池介质所 需的功率。

undefined


十五、潜水搅拌机系数表潜水搅拌机流场图

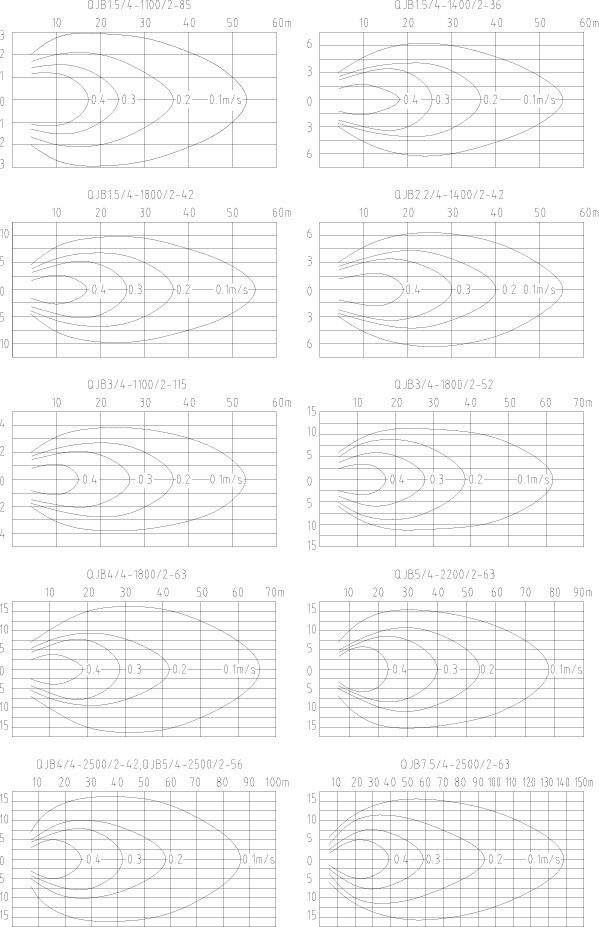

潜水推流器流场图


十六、潜水搅拌机的加效果快果调节:

   搅拌和过滤一直是一个组合,在高中化学课的时候,我们都会使用到搅拌装置和滤纸,对一些沉淀的物质进行滤过作用。而其中的搅拌主要的作用就是起到了让介质能够更加快速的滤过出去,起到一种调节加速的作用。而其实目前产生的大部分搅拌设备,也是具有这个作用的,其中的潜水搅拌机就是一种比较典型的装置,这种设备主要使用到一些污水处理厂以及水厂的水池中,主要的作用是对池中的介质进行适当的搅拌作用。

   而这个搅拌主要的表现就在于池中的介质混合上,这种搅拌机一般是由电机和叶轮以及辅助装置和外壳所组成的。它利用电机产生的动力带动起叶轮进行运转,使得池中的介质一部分被吸入了设备内部,随着叶轮进行搅拌的,使得介质“活跃”起来。而随着叶轮的运转越来越快,离心作用就会使得介质被带出设备内,这样的作用就使得池中的介质不会沉淀下来了,这对于后续的处理来说就是一种调节加速的效果。

十七、潜水搅拌机安装示意图


十八、QJB型潜水搅拌机的订货须知

1.1、请提供以下详细数据:

①潜水搅拌机的产品名称与型号

②潜水搅拌机的口径(mm)

③潜水搅拌机的扬程(m)

④潜水搅拌机的流量

⑤潜水搅拌机的电机功率(KW)

⑥潜水搅拌机的转速(r/min)

⑦潜水搅拌机的电压〔V〕

⑧潜水搅拌机的吸程(m)

⑨潜水搅拌机是否带附件,以便我们的为您正确选型。

1.2、若已经由设计单位选定我公司的潜水搅拌机的产品型号,请按潜水搅拌机型号直接向我公司销售部订购。

1.3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我公司的技术相关人士为您选型确认。


十九、潜水搅拌机包装发货


增值税专项使用发票13%,当月开出,不拖欠票,设备软尼龙袋包裹,设备木箱包装。

开据增值税发票软尼龙袋包裹

潜水搅拌机木箱包装

二十、售后保障

20.1、质保期内正常状态下使用产品发生质量故障的 本公司可提供免费的产品保修服务。24小时给出解决方案,尽快修复运。

20.2、质保期外发生故障的,本公司长期提供优质服务其材料以优惠的价格提供给客户。

20.3、以下情况,不在保修服务范围内。

20.3.1、假冒或防制而非本公司产品。

20.3.2、地震、火山爆发、自然灾害等不可抗力因素引起的设备故障。

20.3.3、人为因素,如使用不当,保管不妥,使用不适当配件,不依说明书使用引发的故障。

20.4、非本公司产品质量问题引起的维修,本公司维修只收取相应的维修工本费。

20.5、产品质保期的时长以及具体细则以合同规定为准。
