品名	规格

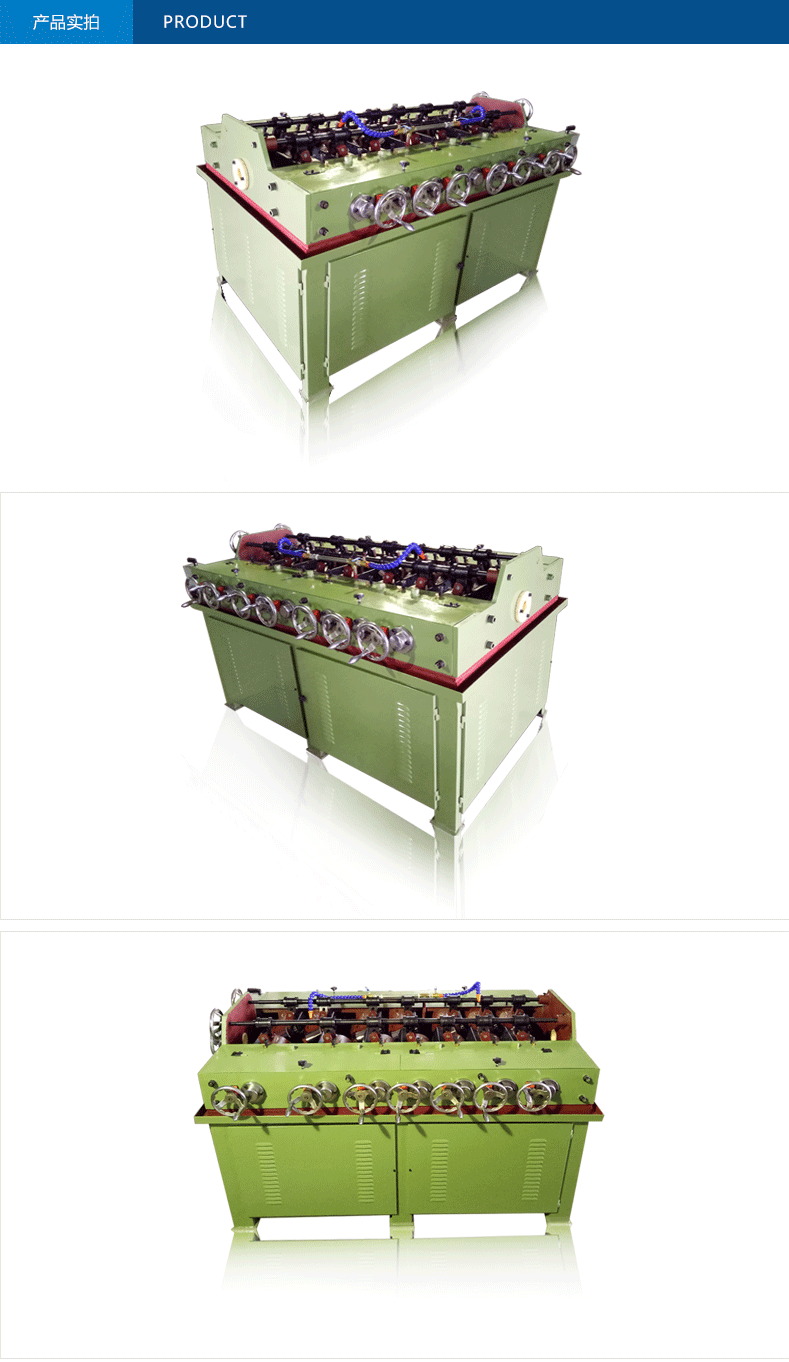

矫直机	ＦＲ－50（14组）型
1．设备概要
Ａ．适用	本设备适用于金属圆管（棒）材的矫直加工设备的购买（有一定效果的压光．压圆的作用）
Ｂ机械结构	卧式 14滚轮（7 7组）宝岛品牌矫直机技术
2．工作方式	将需要调直的圆管（棒）材的一端伸入两边轮中间，经过电动机，多档减速机皮带轮（变频调速），链条的双边传动，使两边分布的滚轮向前推进，完成矫直工件的调直．
3.设备能力
Ａ．调直形式	一线调直　　连续工作
Ｂ．矫直范围	管材ф13－32ｍｍ　Ｔ2.5ｍｍ.　棒材ф10-18mm
Ｃ．矫直工件长度	2米－15米
Ｄ．工作速度	40/69/101/149m/min
Ｅ．矫直精度	0.4≤mm/m
4．机器构造
Ａ．电机功率	5.5ＫＷ
Ｂ．减速机	7－10ＨＰ　四档减速机
Ｃ．传动轴	Ф54
Ｄ．滚轮	Ф86.65?100 　14组
E．外形尺寸	1750?1120?1040
F．中心高	810mm
G．手轮的调节	手轮旋转，滚轮移动，带调节公差表
Ｈ.电源电压	380Ｖ 50-60ＨＺ
