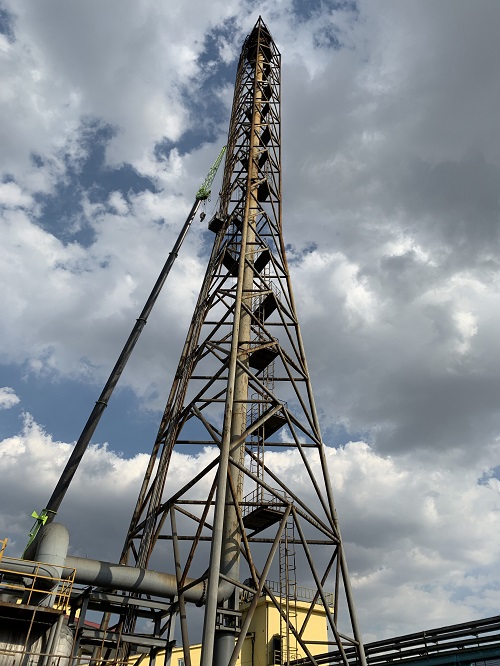

​70米焦炉煤气放散点火施工中

1  UPS 不间断电源

每套 PLC 放散点火控制柜配一套 UPS 不间断电源， 输入电源为

AC220V，功率约 3KW。PLC 控制柜就近放置，UPS 至于干荒煤气无高温处， 并可方便取得电源。此产品使用都为国外知名品牌，保证质量。

2  现场操作柜

点火控制柜：采用普通型立式结构，面板上有操作元件。安装在放散塔下或者附近的检修房内。主要是以西门子 S7-200 系列为核心的，元件板上的操作元件选用施耐德产品，主要是完成控制点火装置、氮气吹扫电动球阀等，显示现场点火焦炉煤气压力，将现场压力信号接入控制柜内，即可实现自动点火程序。并在压力上限时点火，压力下限时实现吹扫保护。操作柜采用的 304 不锈钢，防护等级 IP55,具有良好的防尘功能，柜内操作设备都选用进口产品，保质保量。

焦炉放散点火控制系统安装在焦炉上，每座焦炉设有一个 PLC 控制柜和两个机旁操作箱。每个 PLC 控制柜控制四个放散塔，放散塔放散点燃介质为焦炉荒煤气煤气， 温度为 80～250，拢火灭火介质为低压蒸汽，系统构成详见设备供货范围，整套系统应满足现场使用要求，具备自动、手动点火、燃烧、控制及灭火功能。
