陶瓷过滤板

产品信息

产品详细

陶瓷过滤板

陶瓷过滤器 泡沫陶瓷过滤板 微孔陶瓷过滤板

AdTech(艾文斯)公司自2012年开始专注研发、生产、销售使用于铝合金铸造的吸附性陶瓷过滤板(CFF), AdTech的陶瓷过滤板技术得到市场的广泛接受,应用于多系列铝合金产品:印刷用PS板基、制罐料、弹性包装材料、轨道交通、航空航天产品、电缆电导线等铸造铝合金高精过滤净化。

陶瓷过滤板
Filter-PAL

AdTech(艾文斯)陶瓷过滤板使用装配:

  • 陶瓷过滤板
  • 陶瓷纤维密封体
  • 过滤箱体

过滤箱过滤板

陶瓷过滤板产品用途:

AdTech(艾文斯)陶瓷过滤板采用三维网状结构和连通气孔的有机泡体作载体,将其侵入具有触变性的氧化铝材料浆料中,采用四方校正中心距全自动挤压工艺,使浆料均匀敷与载体的泡体骨架上,经过烘干固化高温1180℃焙烧而成。安装于过滤箱用于铝合金液杂质过滤,满足生产高附加值、高技术性能的航空、交通等铝合金精密铸造。如:计算机硬盘、印刷用PS板基、制罐料、喷气式涡轮发动机风扇叶等产品。

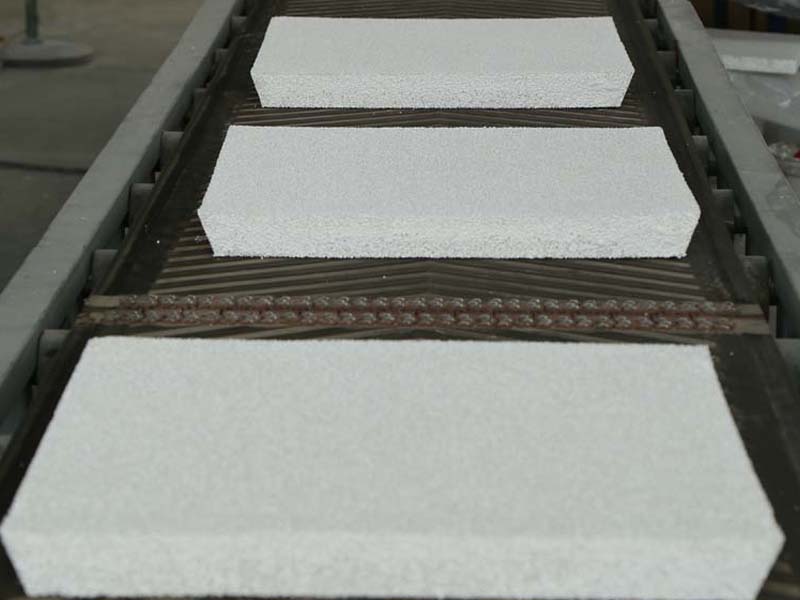

陶瓷过滤板生产厂家

陶瓷过滤板产品优点:

1. 采用吸附性原理过滤,能有效去除铝液中大块夹杂物,并有效吸附细小尺寸的细小夹杂物;
2. 不掉渣,有效减少对铝液的污染;
3. 抗热震性好,改进对熔融金属耐腐蚀能力;
4. 自动化流水线生产,三道校准程序,尺寸精准,与过滤箱更契合;
5. 提高表面质量、提高产品性能、改善显微组织的作用。

陶瓷过滤板厂家

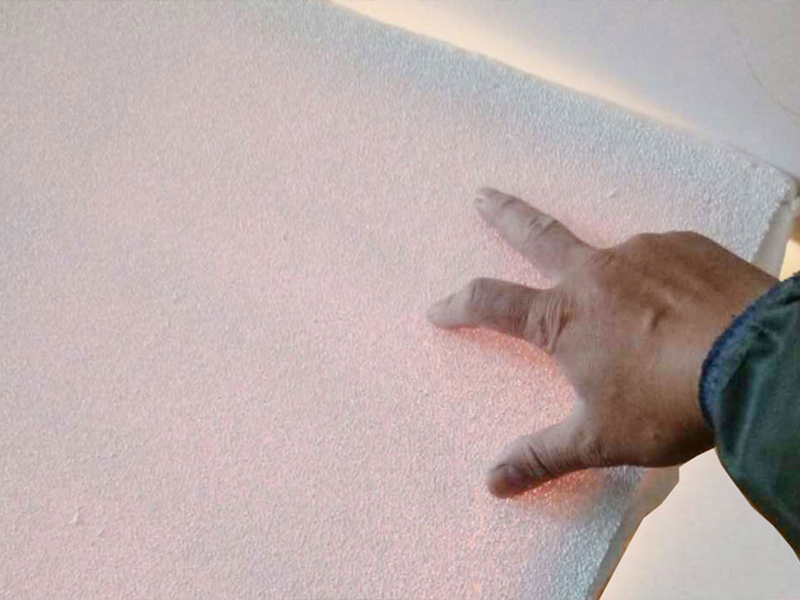

陶瓷过滤板检测方法:

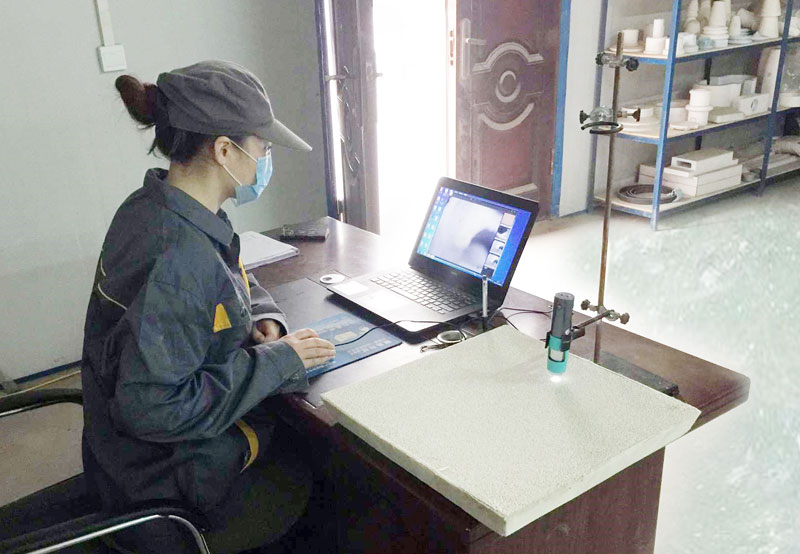

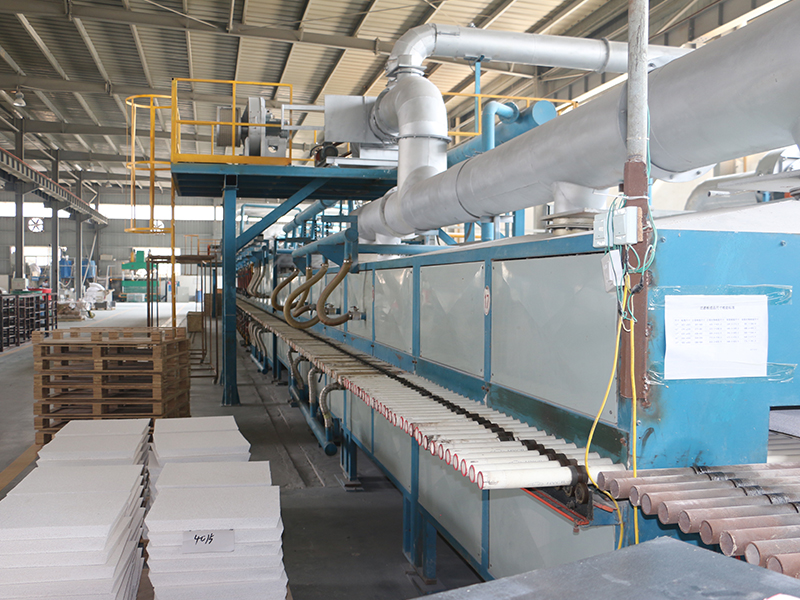

陶瓷过滤板工艺陶瓷过滤板检测

陶瓷过滤板密封衬垫:
陶瓷过滤板的四周贴有密封衬,作用于过滤板与过滤箱接触面,防止铝液通过接触面渗漏。

我司过滤板采用三种不同规格的密封衬垫:纤维纸边;纤维棉边;膨胀棉边。

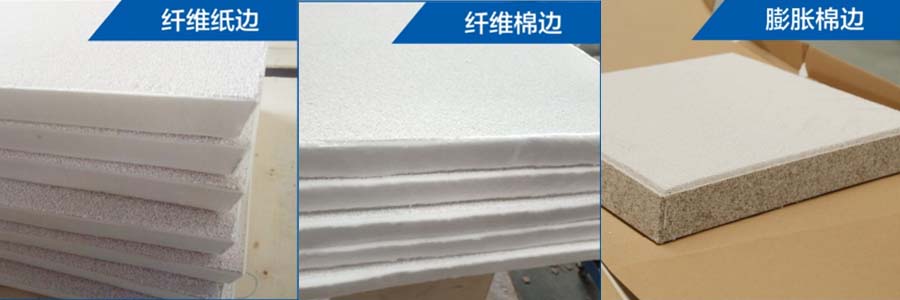

三种密封衬垫图片:

过滤板陶瓷纤维密封

陶瓷过滤板标准规格:
尺寸(± 3 mm?):7x7in 9x9in 12x12in 15x15in 17x17in 20x20in 23x23in 26x26in
厚度:50 ± 2 mm
斜面角度:17.5± 1.5°
特殊尺寸: 正方形、长方形、圆形、梯形、异形、或按照要求尺寸订做。

技术参数:

项目 体积密度
(g/cm3
折断模数
( 816℃ /Mpa)
常温耐压强度
(Mpa)
最大操作温度
(℃)
密封垫热膨胀
(℃)
典型值 >0.45 >5. 5 >0.8-1.0 >1550 >450-550

陶瓷过滤板孔径尺寸:

过滤板孔径尺寸(任意25.4mm长度上的孔数):

目数型号
(ppi)
10 20 30 40 50 60
孔密度 8-12 18-22 28-32 38-42 48-52 58-62

陶瓷过滤板孔径 (window size) 分布图

adtech filter

陶瓷过滤板过滤精度:

孔径规格(ppi) 20 30 40 50 60
杂质直径(um) 80 40 20 10 5
过滤量率(%) 78 85 88 92 95

陶瓷过滤板应用值:

产品规格
(mm)
过滤有效面积
(%)
过滤流量范围
(kg/min)
7in(178*178*50) 75 22-56
9in(229*229*50) 75 25-80
12in(305*305*50) 80 50-156
15in(381*381*50) 85 85-252
17in(432*432*50) 86 110-335
20in(508*508*50) 88 160-478
23in(584*584*50) 89 210-640
26in(660*660*50) 90 276-830

陶瓷过滤板订货包装规格:

尺寸(英寸) 内盒(mm) 外箱(mm) 数量(片/箱) 数量(箱/托) 数量(片/托) 每托尺寸(mm) 重量(kg/托)
660x 660 × 50(26寸) 675*675*50 900*720*710 15 1 15 930*750*840 185
584x 584x 50(23寸) 615*615*50 640*640*290 5 8 40 940*940*1410 350
508 x 508x 50(20寸) 540*540*50 560*560*285 5 12 60 1120*910*1240 375
432x 432x 50(17寸) 460*460*50 480*480*290 5 24 120 1080*1080*1570 575
381x 381x 50( 15寸) 410*410*50 435*435*285 5 24 120 1030*1030*1420 500
305x 305x 50( 12寸) 335*335*50 390*360*350 10 16 160 1000*1000*1500 370

陶瓷过滤板使用说明:

  1. 检查和清洁过滤箱体表面杂物,保持过滤箱体洁净和无破损。

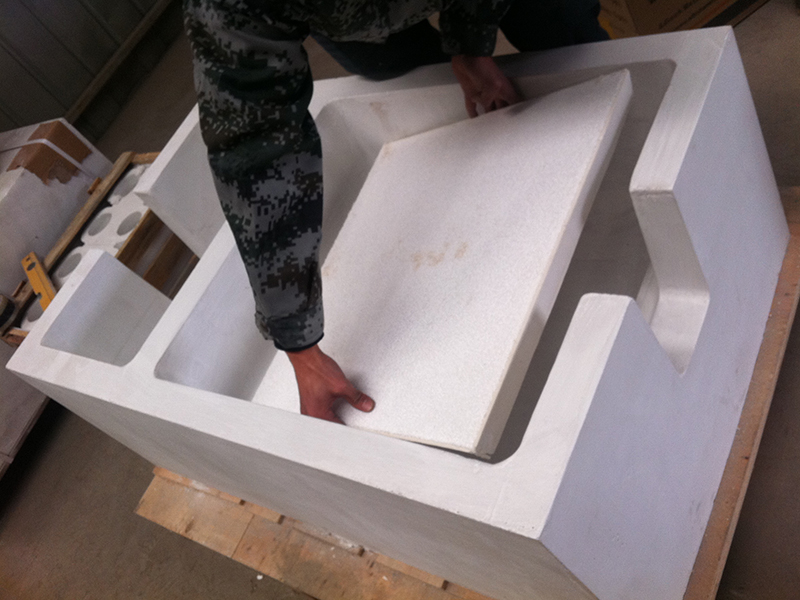

  2. 轻轻把过滤板放入过滤箱内,并用手压紧过滤板周围的密封衬垫,以防铝液旁流或是起浮。

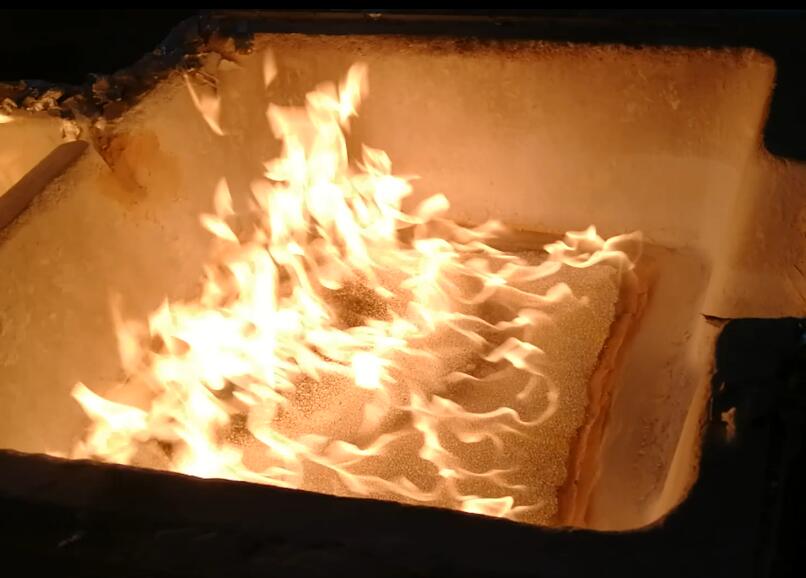

  3. 均匀预热过滤箱和过滤板,使之接近铝液温度,过滤板的预热温度不低于260℃。预热以除去吸附水份,有利于帮助瞬间初始过滤孔径张开,防止热涨冷缩给过滤板带来部分孔堵塞。预热可采用电或燃气加热,正常加热15-30分钟。
  4. 浇铸时注意观察铝液压头的变化,保持正常需求量铝液的控流,正常起始压头是100-150mm。当铝液开始通过时,压头会降到75-100mm以下,随后压头会慢慢有所增加。
  5. 正常过滤过程中,避免敲击、震动过滤板。同时应使流槽充满铝水,避免铝液太大太小的扰动。
  6. 过滤结束后,及时取出过滤板,清洁过滤箱。

陶瓷过滤板使用

陶瓷过滤板储存:
保存于通风干燥环境中,严防受潮,不要置物于其上。
