三利·Isw型卧式管道泵概述：

ISW型卧式管道泵属于叶片式水泵产品，性能参数范围比较广泛、型号齐能满足用户的各种流量需求，由于设计结构简单所以具体维修方便的优点，因此在工业生产中应用比较广泛。

ISW型卧式管道泵应用于大中流量及低压情况下液体的输送。目前已达到系列化，流量可在5-2020m3/h范围内，扬程可在8~125m范围内，并且由于材料、结构的不同，可输送不同的介质。

ISW型卧式管道泵采用的水力模型，根据ISW型卧式管道泵之性能参数和立式离心泵的结构组合设计，并严格按照iso2858进行设计制造，该轴封选用硬质合金机械密封装置，具有节能、安装使用方便等特点。

ISW型卧式管道泵由于结构简单等诸多优点，广泛地应用于工农业生产及生活中，以输送清水、泥浆、酸、碱、盐溶液以及液态物等物料。

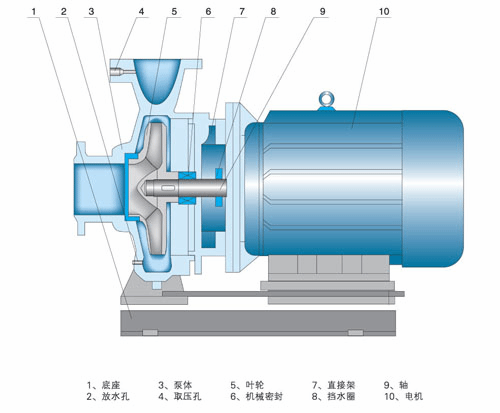

三利·Isw型卧式管道泵结构图：

ISW型卧式管道泵的基本组件是高速旋转叶轮和固定的蜗牛形泵壳。具有多个(通常为4至12个)向后弯曲叶片的叶轮固定在泵轴上，并由电动机驱动，与泵轴一起高速旋转。叶轮是直接对泵中的液体进行功的部件，并且是ISW卧式管道泵的能量供应装置。泵壳中的吸油口与吸油管相连，吸油管的底部装有单向底阀。泵壳侧面的排出口与装有调节阀的排污管道连接。

三利·Isw型卧式管道泵工作原理：

ISW型卧式管道泵启动后，泵轴带动叶轮一起高速旋转，迫使预填充在叶片之间的液体旋转。在惯性离心力的作用下，液体从叶轮中心径向移动到外周。液体在流过叶轮的运动过程中获得能量，静压能量增加，流速增加。当液体离开叶轮并进入泵壳时，由于壳内流道的逐渐膨胀，液体会减速，部分动能转化为静压能，切向流入排放管。ISW型卧式管道泵壳体不仅是收集从叶轮流出的液体的部件，而且还是动力传递装置。当从叶轮的中心向外周投掷液体时，在叶轮的中心形成低压区域，并且由于液体之间的总势能差而将液体吸入叶轮的中心。依靠叶轮的连续运转，液体被连续地吸入和排出。由ISW型卧式管道泵中的液体获得的机械能转化为静压能的增加。

三利·Isw型卧式管道泵主要优势：

一、结构紧凑：该系列泵为卧式结构，机泵一体、外型美观、占地面积少，与普通卧式泵比较，占地面积减少30％。如采用IP54户外电机则无需泵房，可置于户外使用。

二、运行平稳：组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有的动静平衡，运动时无振动，延长了轴承的使用寿命。

三、滴水不漏：不同材质的硬质合金密封，不同介质输送，轴封采用机械密封，动、静环由硬质合金制成，耐磨损、无泄漏。

四、噪音低：两个低噪音轴承支撑下的水泵，运行平稳，除电机微弱声响，基本无噪音。

五、故障率低：结构简单合理，关键部分采用品质配套，工作时间提高。

六、维修方便：更换密封、轴承，简易方便。

七、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
