R901435305 HAB20-330-6X/0G09G-2N111-CE

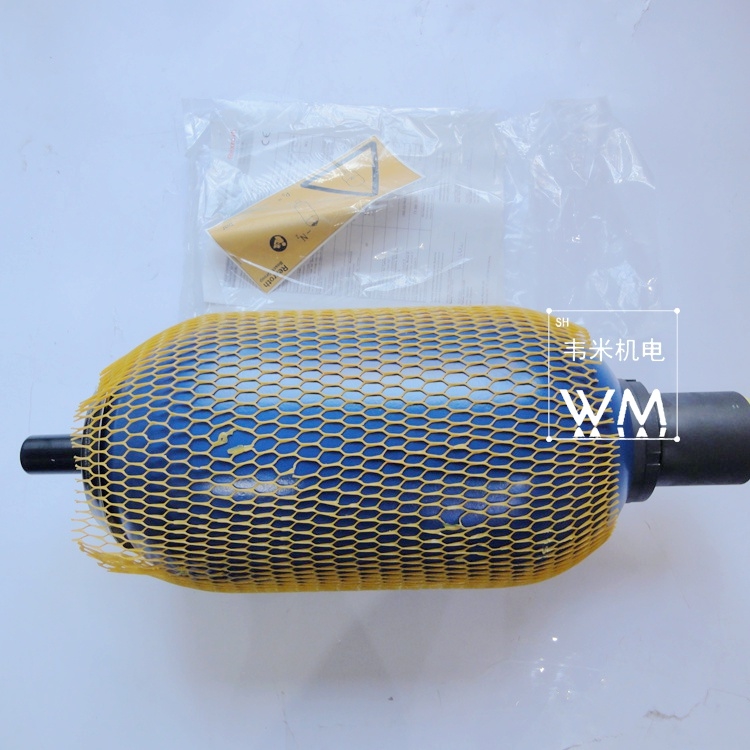

R901435305 HAB20-330-6X/0G09G-2N111-CE力士乐蓄能器 隔膜式气囊

库存大量REXROTH柱塞泵A10VSO,齿轮泵PGH4\5,PGF1/PGF2/PGF3,电磁阀4WE，电子变量泵SYDFEE-2X,电液比例控制阀0811,电液换向阀4WEH、4WE,减压阀DR10、DR20、叠加阀ZD、Z1S、Z2S,ZDR电磁溢流阀DBW，直动式溢流阀DBD、0532，先导溢流阀DB10、DB20,电磁球阀M-S、M-3S,力士乐电液比例控制阀\放大器、压力继电器0811，伺服驱动，电机

R901435305 HAB20-330-6X/0G09G-2N111-CE力士乐蓄能器

工作原理：

液压油是不可压缩液体，因此利用液压油是无法蓄积压力能的，必须依靠其他介质来转换、蓄积压力能。例如，利用气体（氮气）的可压缩性质研制的皮囊式充气蓄能器就是一种蓄积液压油的装置。皮囊式蓄能器由油液部分和带有气密封件的气体部分组成，位于皮囊周围的油液与油液回路接通。当压力升高时油液进入蓄能器，气体被压缩，系统管路压力不再上升；当管路压力下降时压缩空气膨胀，将油液压入回路，从而减缓管路压力的下降。

分类：

蓄能器按加载方式可分为弹簧式、重锤式和气体式。

弹簧式蓄能器

它依靠压缩弹簧把液压系统中的过剩压力能转化为弹簧势能存储起来，需要时释放出去。其结构简单，成本较低。但是因为弹簧伸缩量有限，而且弹簧的伸缩对压力变化不敏感，消振功能差，所以只适合小容量、低压系统（P≦1.0～1.2MPa），或者用作缓冲装置。

重锤式

它通过提升加载在密封活塞上的质量块把液压系统中的压力能转化为重力势能积蓄起来。其结构简单、压力稳定。缺点是安装局限性大，只能垂直安装；不易密封；质量块惯性大，不灵敏。这类蓄能器仅供暂存能量用。

这两种蓄能器因为其局限性已经很少采用。但值得注意的是，有些研究部门从经济角度考虑在这两种蓄能器的结构上做一些改进，在一定程度上克服了其缺点。比如国内某厂采用改进弹簧式蓄能器的结构。如图2所示，加大弹簧外径（大于液压腔直径）、限定弹簧行程（将弹簧载荷限定在许用极限载荷以内）的方法提高了蓄能器的工作压力和容量，降低了成本。

蓄能器可用来吸收液压泵的压力脉动或吸收系统中产生的液压冲击压力。蓄能器中的压力可以用****、重锤或弹簧来产生，相应地蓄能器分为气体式、重锤式和弹簧式。气体式蓄能器中的气体与液体直接接触者，称为接触式，其结构简单，容量大，但液体中容易混入气体，常用于水压机上。气体与液体不接触的称为隔离式，常用皮囊和隔膜来隔离，皮囊体积变化量大，隔膜体积变化量小，常用于吸收压力脉动。重锤式容量较大，常用于轧机等系统中，供蓄能用。

R901435305 HAB20-330-6X/0G09G-2N111-CE力士乐蓄能器

详情示例：

HAD0,7-210-1X/10G04C-1N111-BA

1、类型：

隔膜式蓄能器  HAD

2、公称体积：

0.075；0.16；0.35；0.5；0.6；0.7；1.0；1.4；2.0；2.8；3.5

3、较大工作压力

70 bar  70

100 bar  100

140 bar  140

160 bar  160

180 bar  180

200 bar  200

210 bar  210

250 bar  250

330 bar  330

350 bar  350

4、组件系列：

组件系列 10 … 19（仅适用于这些公称体积/压力组合）  1X

组件系列 20 … 29（仅适用于这些公称体积/压力组合）  2X

5、预载压力：

0 bar  0

1 ... 250 bar  1 ... 250

6、液压油的油口尺寸：

M14x1.5  Z04

M18x1.5  Z06

M22x1.5  Z08

G1/2  G04

G3/4  G05

7、安装类型：

安装孔  A

外六角安装孔  C

拧入式螺柱  F

内螺纹拧入式螺柱 M33x1.5  E

内螺纹拧入式螺柱 M45x1.5  E5

8、气口形式：

标准  1

无法重新注入，在气体端焊接  4

9、隔膜材料：

NBR  N

ECO  E

10、油箱材料：

钢  1

11、油箱内部表面：

钢  1

12、连接侧的表面：

钢  1

13、认证：

操作说明EU   BA

R901106022 HAD0,7-210-1X/10G04C-1N111-BA

调试安装条件

充液压力

隔膜式蓄能器在交付时即处于随时可用的状态。充液压力 (p0) 刻在蓄能器的外壳上。

安装位置

可在任何安装位置安装隔膜式蓄能器。在气阀上方，必须为测试和充气设备预留出 200 mm 的安装区域。

在"标准型号"中，力士乐液压/气动蓄能器适用于 –15… 80°C的工作温度。

安装蓄能器时，请确保能安全吸收可能产生的力，例如由该应用特定的振动或加速度产生的力。使用多个安装点时，应避免因操作、弹性变形或温度膨胀引起的应力。

泵－蓄能器驱动 在这种驱动系统中有一个或一组蓄能器。当泵所供给的高压工作液有余量时，由蓄能器储存；而当供给量不足于需要时，便由蓄能器补充供给。采用这种系统可以按高压工作液的平均用量选用泵和电动机的容量，但因为工作液的压强是恒定的，电能消耗量较大，并且系统的环节多，结构比较复杂。这种驱动系统多用于大型液压机，或者用一套驱动系统驱动数台液压机。

R901435305 HAB20-330-6X/0G09G-2N111-CE力士乐蓄能器型号

R901435305 HAB20-330-6X/0G09G-2N111-CE

R901435305 HAB20-330-6X/0G09G-2N111-CE

R901451725 HAB20-330-6X/0G09G-2N111-CE EAC

R901454313 HAB20-330-6X/0G09G-2N111-CE NR13

R901435685 HAB20-330-6X/150G09G-2N111-CE

R901436611 HAB20-330-6X/250G09G-2F111-CE

R901435386 HAB24-330-6X/0G09G-2H111-CE

R901435306 HAB24-330-6X/0G09G-2N111-CE

R901451726 HAB24-330-6X/0G09G-2N111-CE EAC

R901454314 HAB24-330-6X/0G09G-2N111-CE NR13

R901435686 HAB24-330-6X/150G09G-2N111-CE

R901192268 HAB32-330-6X/0G09G-2E111-CE

R901192706 HAB32-330-6X/0G09G-2F111-CE

R901435387 HAB32-330-6X/0G09G-2H111-CE

R901435307 HAB32-330-6X/0G09G-2N111-CE

R901451727 HAB32-330-6X/0G09G-2N111-CE EAC

R901454315 HAB32-330-6X/0G09G-2N111-CE NR13

R901435687 HAB32-330-6X/150G09G-2N111-CE

R901436612 HAB32-330-6X/250G09G-2F111-CE

R901191372 HAB4-330-6X/0G07G-2N111-CE

R901192256 HAB4-350-6X/0G07G-2E111-CE

R901435382 HAB4-350-6X/0G07G-2H111-CE

R901435302 HAB4-350-6X/0G07G-2N111-CE

R901451722 HAB4-350-6X/0G07G-2N111-CE EAC

R901454310 HAB4-350-6X/0G07G-2N111-CE NR13

R901435682 HAB4-350-6X/150G07G-2N111-CE

R901192726 HAB50-330-6X/0G09G-2F111-CE

R901435388 HAB50-330-6X/0G09G-2H111-CE

R901435308 HAB50-330-6X/0G09G-2N111-CE

R901451728 HAB50-330-6X/0G09G-2N111-CE EAC

R901454316 HAB50-330-6X/0G09G-2N111-CE NR13

R901435688 HAB50-330-6X/150G09G-2N111-CE

R901436613 HAB50-330-6X/250G09G-2F111-CE

R901191373 HAB6-330-6X/0G07G-2N111-CE

R901435383 HAB6-350-6X/0G07G-2H111-CE

R901435303 HAB6-350-6X/0G07G-2N111-CE

R901451723 HAB6-350-6X/0G07G-2N111-CE EAC

R901454311 HAB6-350-6X/0G07G-2N111-CE NR13

R901435683 HAB6-350-6X/150G07G-2N111-CE

R901395917 HAD2,8-250-2X/70Z08C-1N111-CE

R901395918 HAD2,8-250-2X/80Z08C-1N111-CE

R901395927 HAD2,8-250-2X/90Z08C-1E111-CE

R901395919 HAD2,8-250-2X/90Z08C-1N111-CE

R901256159 HAD2,8-350-1X/0G05E5-1N111-CHN

R901106051 HAD2,8-350-1X/10G05C-1N111-CE

R901036723 HAD2,8-350-1X/10G05E5-1N111-CE

R901164375 HAD2,8-350-1X/2G05E5-1N111-CE

R901446680 HAD2,8-350-2X/0G05E5-1N111-CE

R901446660 HAD2,8-350-2X/10G05C-1N111-CE

R901446690 HAD2,8-350-2X/10G05E5-1N111-CE

R901428057 HAD2,8-70-1X/0G04C-1N111-CHN

0531613300 HAD2,8-70-1X/20Z08C-1N111-CE

0531613308 HAD2,8-70-1X/20Z08E-1N111-CE

0531613306 HAD2,8-70-1X/25G04C-1N111-CE

0531613301 HAD2,8-70-1X/25Z08C-1N111-CE

0531613302 HAD2,8-70-1X/30Z08C-1N111-CE

0531613304 HAD2,8-70-1X/40Z08C-1N111-CE

0531613307 HAD2,8-70-1X/5G04C-1N111-CE

0531623501 HAD2-207-1X/0U04C-2E111-USA

R901234899 HAD3,5-250-1X/0G05C-1E111-CE

R901255146 HAD3,5-250-1X/0G05E5-1N111-CHN

R901164376 HAD3,5-250-1X/2G05E5-1N111-CE

R901395959 HAD3,5-250-2X/0G05C-1E111-CE

R901395958 HAD3,5-250-2X/0G05E5-1N111-CE

R901440820 HAD3,5-250-2X/0G05E5-1N111-CHN

R901256160 HAD3,5-350-1X/0G05E5-1N111-CHN

R901106052 HAD3,5-350-1X/10G05C-1N111-CE

R901036729 HAD3,5-350-1X/10G05E5-1N111-CE

R901164377 HAD3,5-350-1X/2G05E5-1N111-CE

R901446681 HAD3,5-350-2X/0G05E5-1N111-CE

R901446661 HAD3,5-350-2X/10G05C-1N111-CE

R901446691 HAD3,5-350-2X/10G05E5-1N111-CE

博世力士乐皮囊式蓄能器

R901195143 HAB35-330-4X/2G09G-2N111-CE

R901195141 HAB20-330-4X/2G09G-2N111-CE

R901195139 HAB10-330-4X/2G09G-2N111-CE

R901191370 HAB1-330-6X/0G05G-2N111-BA

R901435380 HAB1-350-6X/0G05G-2H111-BA

R901435300 HAB1-350-6X/0G05G-2N111-BA

R901451720 HAB1-350-6X/0G05G-2N111-BA EAC

R901435680 HAB1-350-6X/150G05G-2N111-BA

R901192263 HAB10-330-6X/0G09G-2E111-CE

R901436163 HAB10-330-6X/0G09G-2F111-CE

R901435384 HAB10-330-6X/0G09G-2H111-CE

R901435304 HAB10-330-6X/0G09G-2N111-CE

R901451724 HAB10-330-6X/0G09G-2N111-CE EAC

R901454312 HAB10-330-6X/0G09G-2N111-CE NR13

R901435684 HAB10-330-6X/150G09G-2N111-CE

R901436610 HAB10-330-6X/250G09G-2F111-CE

R901191371 HAB2,5-330-6X/0G07G-2N111-CE

R901435381 HAB2,5-350-6X/0G07G-2H111-CE

R901435301 HAB2,5-350-6X/0G07G-2N111-CE

R901451721 HAB2,5-350-6X/0G07G-2N111-CE EAC

R901435681 HAB2,5-350-6X/150G07G-2N111-CE

R901436170 HAB20-330-6X/0G09G-2F111-CE

R901435385 HAB20-330-6X/0G09G-2H111-CE
